“使用曲线摹仿变形三角形”对话框

使用曲线摹仿变形三角形的步骤：

1. 选择一个网格。

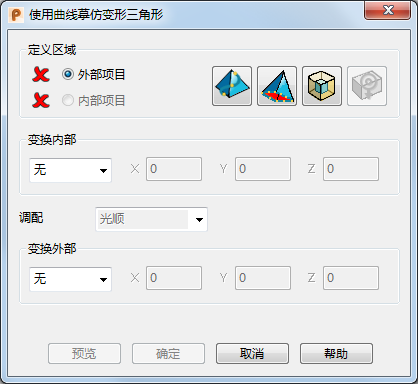

2. 单击“网格工具”选项卡 >“三角形”面板 >“使用曲线摹仿变形”以显示“使用曲线摹仿变形三角形”对话框：



3. 选择定义摹仿变形参考的内部和外部项目，或使用以下按钮创建曲线以定义内部和外部区域（如需要）：
   • 单击“捕捉到网格” 按钮，以创建一条捕捉到网格的曲线。
   • 单击“网格边界” 按钮，以在网格边界创建曲线。
   • 选择曲线后，单击“偏移” 按钮以偏移已选曲线。
   • 单击“重心” 按钮向重心增加一个点。

   “外部项目”和“内部项目”选项旁边的 会变成 ，表明它们已被选中。

   注： 如果创建外部和内部项目，它们将被自动选中。
4. 选择“变换内部”选项。选择：
   • “无”，对内部区域不进行摹仿变形。
   • “移动”，以移动内部区域。输入 X、Y 和 Z 值指定沿轴移动的量。
   • “旋转”，以旋转内部区域。输入旋转角度。单击“重新定位” 按钮以定义新的旋转原点。
   • “缩放”，以通过输入缩放系数增大或减小该区域的大小。例如，要将区域增大 20%，请在“系数”中输入 1.2。默认情况下，“系数”会应用到所有方向。使用“锁定” 按钮以抑制在特定轴上的缩放。

     单击“重新定位”，为缩放原点定义新的位置。

   • “偏移”，以在“距离”方框中定义区域的偏移。
5. 在“调配”列表中，选择要使用的调配类型。选择：
   • “无”，以在变换区域和相邻区域之间不进行调配 ：



   • “光顺”，以在相邻变换区域之间创建光顺曲线。曲线与调配区域的两个边相切：



   • “线性”，以在两个变换区域之间创建直线调配：



   • “光顺到尖锐”，以在上一个区域和当前区域之间创建光顺到尖锐调配。这将在靠近第一个变换区域的位置创建使用相切曲线的过渡 ，在第二个变换区域旁边创建线性调配 ：



   • “尖锐到光顺”，以在上一个区域和当前区域之间创建尖锐到光顺调配。这将在靠近第一个变换区域的位置创建使用线性调配的过渡 ，在第二个变换区域旁边创建相切曲线 ：



6. 选择“变换外部”选项：选择：
   • “无”，不对外部区域摹仿变形。这是默认设置。
   • “移动”以移动外部区域。输入 X、Y 和 Z 值指定沿轴移动的量。
   • “旋转”以旋转外部区域。输入旋转角度。单击“重新定位” 按钮以定义新的旋转原点。
   • “缩放”，以通过输入缩放系数增大或减小该区域的大小。例如，要将区域增大 20%，请在“系数”中输入 1.2。默认情况下，“系数”会应用到所有方向。使用“锁定” 按钮以抑制在特定轴上的缩放。

     单击“重新定位”，为缩放原点定义新的位置。

   • “偏移”，以定义区域的偏移。输入偏移“距离”。
7. 单击“预览”查看摹仿变形。
8. 单击“确定”对区域摹仿变形。
