从自动填充工具中排除零件

在“MEP 预制构件”选项板中选择不会与自动填充工具一起使用的构件。

当“MEP 预制构件”选项板中的一个或一组零件被标记为正在从自动填充工具中排除时，这些构件将不会使用以下自动填充工具进行填充：

• 设计到预制
• 快速连接
• 布线填充
• 多点布线
• 修剪/延伸
• 插入构件
• 在需要适配器的情况下的标准零件放置；例如，将法兰阀连接到焊接管道时。

排除在自动填充工具之外的零件，在“MEP 预制构件”选项板中会在其旁边显示一个 图标。 这表示此零件或零件组将不会使用自动填充工具。换句话说，这些零件被排除在自动填充工具之外。

您仍然可以手动将已被排除在自动填充工具之外的零件插入模型中（只要该零件可用）。

从自动填充工具中排除零件或整组零件：

1. 显示“MEP 预制构件”选项板。 默认情况下，在 Revit 中创建新模型时，会显示此选项板。如果此选项板不显示，请单击“系统”选项卡“预制”面板（预制构件）。或者，单击“视图”选项卡“窗口”面板“用户界面”下拉列表“MEP 预制构件”。
2. 单击位于“MEP 预制构件”选项板底部“自动填充排除模式”按钮 。 单击此按钮可启用自动填充工具的排除模式，并将小复选框 添加至在选项板中显示的每个零件旁。 在“组”下拉列表中显示的每个“服务组”旁，也会同时添加一个复选框。


   自动填充排除模式图标	说明
   打开	此版本的自动填充排除图标包含一个小亮灯泡图标，可表示自动填充排除模式处于打开状态。当自动填充排除模式处于打开状态，您可以选择（选中）或取消选择（取消选中）使用自动填充工具时将被排除的的零件。
   关闭	此版本的自动填充排除图标包含一个小的不亮（关闭）灯泡图标，可表示自动填充排除模式处于关闭状态。当自动填充排除模式处于关闭状态，您将无法选择（选中）或取消选择（取消选中）使用自动填充工具时将被排除的的零件。单击此图标以启用自动填充排除模式。

3. 在“MEP 预制构件”选项板中，执行下列操作之一：

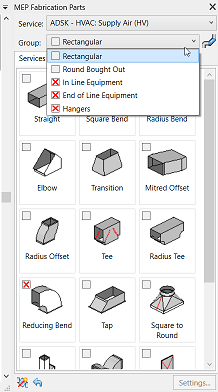

   • 排除各个零件：单击零件旁的小复选框，以排除正在自动填充工具中使用的零件。零件被排除时会显示 图标。 例如，在上述示例中，以下零件已被排除：“不等半径弯曲”和“楔形偏心”。
   • 排除整组零件：单击“组”选择器下拉列表中“服务组”名称旁的小复选框。组被排除时会显示 图标。 例如，在上述示例中，以下“服务组”已被排除：“内嵌设备”、“线路设备末端”和“支架”。
   排除选项仅在当前会话有效，且仅用于当前用户。结束当前会话并关闭 Revit 时它们将不会被保存。
4. 单击“重置” 以删除此 Revit 会话期间添加的任何排除项。 单击“重置”时，当前用户在此 Revit 会话期间添加的任何检查标记都会被从“MEP 预制构件”选项板删除。
   注： 重置 仅删除在当前 Revit 会话期间当前 Revit 用户添加的排除项。 任何从 Autodesk Fabrication 产品的原始默认配置中指定的排除项都会保留。从 Autodesk Fabrication 产品的原始默认配置中指定的排除项都会标示 图标。
