在 Revit 模型中放置预制构件

若要放置构件，请选择一项服务和一个组。

使用“MEP 预制构件”选项板（也称构件浏览器）选择一项服务和一个组，然后选择要放置在绘图区域中的预制构件。 如果选项板没有列出构件，请单击“设置”以打开“预制设置”对话框，然后将内容载入到“MEP 预制构件”选项板中。

视频：在 Revit 中创建 MEP 预制模型

1. 显示“MEP 预制零件”选项板。 默认情况下，在 Revit 中创建新模型时，会显示 MEP 预制构件选项板。 使用以下任意方法来切换其显示状态：
   • 依次单击“系统”选项卡 “预制”面板 （预制构件）
   • 在绘图区域中单击鼠标右键，然后依次单击“浏览器”“MEP 预制构件”
   • 依次单击“视图”选项卡 “窗口”面板 “用户界面”下拉列表 “MEP 预制构件”
   • 键入键盘快捷键 PB
   注： 如果提示指定预制部件，请使用“预制设置”对话框指定预制部件和载入服务。
2. 在“MEP 预制构件”选项板中，从下拉列表选择一项服务和一个组。
3. 单击构件按钮。

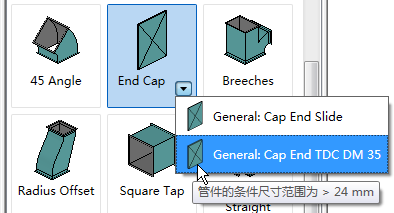

   • 某些构件按钮带有箭头，可以让您从列表中选择可用的构件。每个构件的工具提示显示构件使用的条件。



     如果单击箭头，下拉列表将显示基于尺寸的其他构件。 此下拉列表由服务定义中的条件控制，类似于布管系统配置。 例如，弯头可使用达到特定尺寸的压制弯头和超过此尺寸的分段弯头。将光标放置在列表中的构件上时，工具提示将显示基于此构件条件的尺寸范围。

   • 在“MEP 预制构件”选项板中某些构件按钮显示为灰色。



     这表示预制构件当前在项目内容 (ITM)（位于 Revit 中）内不受支持。 当前，软风管、结构杆件、风道末端和机械设备的预制构件不受支持。可以使用该类别的标准放置工具，用基于 Revit 族 (RFA) 的构件代替这些构件。

   • 为指定一个尺寸，某些构件（例如购买的风管和管道管件）在“属性”选项板中具有“产品条目”字段。 “产品条目”列表是选定构件的可用尺寸目录。 放置产品列表构件时，在“属性”选项板的“限制条件”下，为“产品条目”选择尺寸。 使用“编辑构件”按钮修改通用构件或模板构件的尺寸标注。放置常规构件时，在“属性”选项板的“主端点”下，为“干管主宽度”和“干管主深度”输入尺寸。 在“尺寸标注”下，指定“长度选项”和“长度”。 各目录构件均具有一个固定尺寸。
   • 其他预制构件（如矩形管网）具有灵活的参数。 最常用参数显示在“属性”选项板上。
     注： 放置常规风管时，必须指定构件材质。 在“属性”选项板的“机械”下，指定构件材质。
4. （可选）若要添加隔热层或内衬至风管或管道，请在“属性”选项板的“机械”下单击下拉列表设定隔热层规格。
5. 将光标放置在绘图区域中以确定构件的位置，然后单击以放置该构件。

   放置常规构件时，每个构件会根据其连接的构件自动调整大小。
   提示： 若要创建踢面，请按住 Ctrl 键并按空格键。创建踢面时，必须将构件本身放置在可用空间中。
6. 继续从“MEP 预制构件”选项板选择并放置构件。
   提示： 使用“显示服务”工具，以便在放置其他构件时快速选择服务和组。
7. （可选）为当前未连接的连接件显示断开标记。 单击“分析”选项卡“检查系统”面板（显示断开），然后选择以下一项或多项内容：
   • 风管
   • 管道
   • 电缆桥架和线管
   • 电气
   • 预制支架
