若要放置零件，請選取服務和群組。
使用「MEP 製造零件」選項板 (也稱為零件瀏覽器)，選取服務和群組，然後選取要放置到繪圖區域中的製造零件。如果未於選項板中列示任何零件，請按一下「設定」以開啟「製造設定」對話方塊，並將內容載入「MEP 製造零件」選項板中。
影片：在 Revit 中建立 MEP Fabrication 模型
- 顯示「MEP 製造零件」選項板。
在 Revit 中建立新模型時，依預設，會顯示「MEP 製造零件」選項板。使用以下任一方法可以開關其顯示：
- 按一下「系統」頁籤
「製造」面板
(製造零件)。
- 在繪圖區域中按一下右鍵，然後按一下「瀏覽器」「MEP 製造零件」
- 按一下「檢視」頁籤 「視窗」面板
「使用者介面」下拉式清單「MEP 製造零件」
- 輸入鍵盤快速鍵 PB
註: 如系統提示您指定製造規劃，請使用「製造設定」對話方塊以指定製造規劃並載入服務。 - 按一下「系統」頁籤
- 於「MEP 製造零件」選項板中，從下拉式清單選取一個「服務」和一個「群組」。
- 按一下零件按鈕。

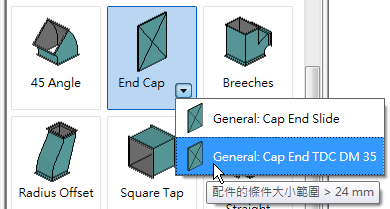

- 某些零件按鈕設有箭頭，可讓您從清單中選取可用的零件。每個零件的工具提示會顯示將使用零件的條件。
當您按一下該箭頭，下拉式清單會根據大小顯示其他零件。此下拉式清單是由服務定義中的條件所控制，此類似於「佈線偏好」。例如，折彎可能使用最大至某特定大小的按住折彎及超過該大小的分段折彎。當您將游標置於清單中的某個零件時，工具提示會根據該零件的條件顯示大小範圍。
- 某些零件按鈕在「MEP Fabrication 零件」窗格中為灰色。
這表示製造零件目前不受Revit 中的 項目內容 (ITM) 所支援。目前，可撓性風管、結構成員、進回風口和機械設備的製造元件不受支援。若要取代這些元件，您可以使用 Revit 族群 (RFA) 型元件使用品類的標準放置工具。
- 若要指定大小，某些零件 (例如市購的管道和管配件) 在「性質」選項板中具有「產品項目」欄位。「產品項目」清單是所選取零件之可用大小的目錄。放置產品清單量件時，請於「性質」選項板「產品項目約束」下，選取大小。使用「編輯零件」按鈕，修改一般或樣板零件的標註。放置一般零件時，請在「性質」選項板的「主要端」下，針對「主要主寬度和主要主深度」輸入大小。於「標註」下，指定「長度選項」與「長度」。目錄零件以一個固定大小取得。
- 其他製造零件 (例如矩形管道工程) 具有彈性參數。最常使用的參數可於「性質」選項板上取得。
註: 放置一般管道時，您必須指定零件材料。於「性質」選項板中，在「機械」下，指定「零件材料」。
- 某些零件按鈕設有箭頭，可讓您從清單中選取可用的零件。每個零件的工具提示會顯示將使用零件的條件。
- (可選) 若要將隔熱層或襯層加入風管或管，請於「性質」選項板上，在「機械」下，按一下「隔熱層規格」的下拉式清單。
- 將游標放置於繪圖區域中定位零件，然後按一下以放置零件。
當您放置一般零件時，每個零件會根據所連接的零件自動調整大小。
提示: 若要建立豎板，請按住 CTRL 再按空格鍵。建立豎板時，您必須將零件本身放置在可用空間中。 - 繼續選取並從「MEP Fabrication 零件」選項板放置零件。
提示: 放置其他零件的同時，請使用「展示服務」工具快速選取服務和群組。
- (可選) 對目前未連接的接點，顯示斷開標識。按一下「分析」頁籤「檢查系統」面板
(「展示中斷」)，後選取下列一項或多項操作：
- 管道
- 直立線
- 電纜托盤和導管
- 電氣
- 製造吊鉤
