Pomocí šablon referencí můžete spravovat styly, nastavení, hladiny a další standardní komponenty výkresu.
K výkresu aplikace AutoCAD Civil 3D můžete připojit jednu nebo více šablon referencí. Díky tomu se bude výkres průběžně aktualizovat podle změn odkazovaných komponent v šablonách.
Odkazovat můžete na následující komponenty:
- Styly:
- Styly objektů
- Styly popisků
- Styly tabulky
- Definice výpočtu kubatur
- Sady pravidel stavebních objektů a potrubí
- Seznamy součástí tlakových sítí
Poznámka: Ve výchozím nastavení se odkazuje na všechny výrazy, trasy a sady kontrol návrhu profilu. - Nastavení:
- Nastavení výkresu:
- Hladiny objektů
- Zkratky
- Okolní nastavení
- Výchozí nastavení stylu popisku
- Nastavení prvků
- Nastavení výkresu:
- Hladiny aplikace AutoCAD
- Bloky, styly textu a typy čar aplikace AutoCAD
- Sady vlastností
Standardní proces použití šablony
Po vytvoření nového výkresu založeného na šabloně výkresu bude v novém výkresu k dispozici kopie stylů a nastavení dané šablony. Bude se však jednat pouze o jednorázovou kopii. Připojení šablony není zachováno. Pokud jste v minulosti chtěli, aby se změny stylů a nastavení v šabloně projevily i ve výkresech, bylo nutné tyto změněné styly a nastavení do výkresů zkopírovat nebo importovat ručně.
Proces použití šablony reference
Když k výkresu připojíte šablonu reference, budou odkazované komponenty (styly, nastavení, sady vlastností, hladiny, bloky, styly textu a typy čar), které jsou v této šabloně reference, zkopírovány do výkresu a spojení mezi výkresem a šablonou reference zůstane zachováno.
Změny šablon referencí jsou průběžně prováděny i ve výkresu, který je tak vždy aktuální:
- Nové nebo změněné komponenty v šablonách referencí budou zkopírovány do výkresu.
- Odkazované komponenty, které byly z šablon referencí odstraněny, se odeberou i z výkresu (pokud se zrovna nepoužívají). Pokud se komponenta (například styl) zrovna používá, vytvoří se ve výkresu místní kopie.

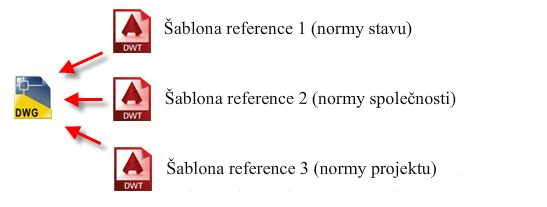

K výkresu můžete mít také připojeno více šablon referencí. Uživatelé mohou například vytvořit šablony pro stát, společnost nebo projektové normy:
Pokud budou existovat duplicitní styly, můžete také určit hierarchii, aby měla šablona s nejvyšší prioritou přednost.
Nové nebo upravené komponenty uložené v šablonách referencí se při dalším otevření výkresů nebo ručním načtení šablon v daných výkresech aktualizují.
Pokud například aktualizujete styl nebo přidáte nový styl do šablony projektových norem, budou tyto změny provedeny ve výkresech, které odkazují na danou šablonu.
Komponenty, na které chcete z šablony reference odkazovat, můžete určit selektivně. Když má například šablona deset stylů bodů, můžete určit, že se bude používat pouze vybraných pět. Také můžete odebrat odkazované komponenty, které nebyly použity. Další informace naleznete v části Práce se šablonami referencí.
Aktualizace odkazovaných komponent
Po připojení šablony reference k výkresu se odkazované komponenty mohou upravovat pouze ve zdrojové šabloně, nikoli ve výkresech, ke kterým je šablona reference připojena.
- Odkazované komponenty aplikace AutoCAD Civil 3D: Když se pokusíte upravit odkazovanou komponentu aplikace AutoCAD Civil 3D, zobrazí se vám upozornění. Při úpravě odkazovaného stylu se například zobrazí dialog úlohy s nabídkou možností. Můžete uložit kopii stylu nebo dočasně zachovat změny, než bude výkres znovu otevřen. Provedené změny můžete také zrušit.
- Odkazované komponenty aplikace AutoCAD: Pokud se pokusíte upravit odkazovanou komponentu aplikace AutoCAD, upozornění se vám nezobrazí. Pokud odkazovanou komponentu aplikace AutoCAD upravíte, přepíšou se tyto změny při příští aktualizaci výkresu z šablony reference.
Správa připojení k šablonám referencí
Pokud otevřete výkres, jehož šablony referencí nelze nalézt, například pokud se šablony nachází v umístění v aktuálně nedostupné síti nebo pokud byly šablony referencí přesunuty, přejmenovány nebo odstraněny, zobrazí se ve sloupci Stav v dialogu Připojit šablonu reference upozornění „Nenalezena cesta“:
Pokud šablona reference nebyla nalezena, budou odkazované komponenty ve výkresu, ve kterém jsou odkazovány, stále k dispozici. Nebudou se však aktualizovat, dokud se cesta k šabloně neobnoví.
- Pokud se změnil název nebo umístění šablony, můžete změnit cestu v dialogu přímo úpravou cesty ve sloupci Uložená cesta nebo šablonu znovu vyberte pomocí tlačítka Procházet.
- Pokud je cesta dočasně nedostupná, budou odkazované komponenty ve výkresu, který na ně odkazuje, stále k dispozici. Nebudou se však aktualizovat, dokud se cesta k šabloně neobnoví.
- Pokud byla šablona reference odstraněna, zůstanou odkazované komponenty ve výkresu, který na ně odkazuje.
