In diesem Abschnitt wird erläutert, wie Photos vorbereitet werden, um zur Modellierung von Fassaden verwendet werden zu können, wie sie in diesem Lehrgang vorgestellt wird. Die Lektüre empfiehlt sich, wenn Sie Ihre eigenen Photos (oder Scans) auf ähnliche Weise verwenden möchten. Sie können diesen Abschnitt auch überspringen, mit dem eigentlichen Lehrgang fortfahren und später zurückblättern.
In Photographien wie auch im menschlichen Auge scheinen parallele Linien zusammenzulaufen. Für die Erstellung einer Fassade in 3ds Max sollten horizontale Linien jedoch horizontal und vertikale Linien vertikal sein. Fast alle Photos müssen mit einem Grafikprogramm wie z. B. Photoshop angepasst werden, bevor sie als Textur verwendet werden können.
Hier sehen Sie beispielsweise das Originalphoto, das für "Fassade 4" verwendet wurde (das zweite der in diesem Lehrgang konstruierten Gebäude).

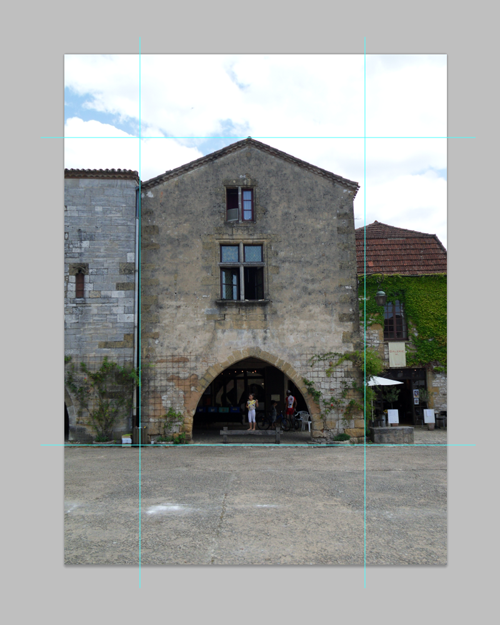

Durch Überlagerung von Hilfslinien wird deutlich, dass die Grundlinie des Hauses horizontal und die linke Seite fast vertikal ist, die rechte Seite aber angepasst werden muss.

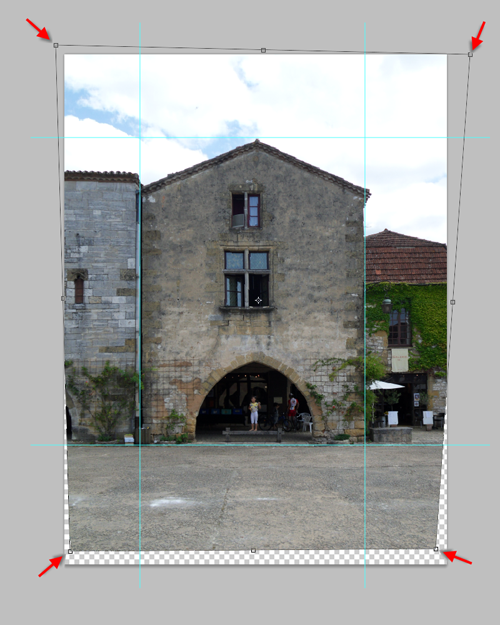

Mithilfe eines Perspektivenkorrektur- oder Verzerrungshilfsmittels können Sie die Seiten des Hauses an die Hilfslinien angleichen:
Auch Fachkameras mit Balgen können zur Korrektur der Perspektive eingesetzt werden. Fachkameras sind heute aber nicht mehr weit verbreitet.
Photobearbeitungsprogramme haben auch andere Anwendungen. In diesem Beispiel wollten wir das Mädchen entfernen, das unter dem Torbogen steht:
Mit den meisten solcher Programme bereitet dies keine Schwierigkeiten:

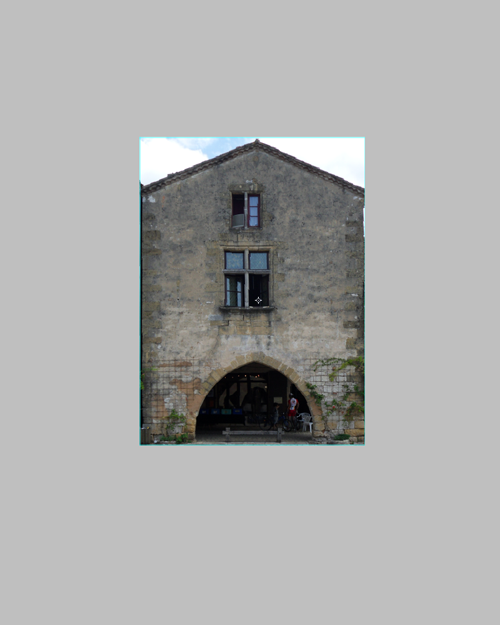

Als letztes muss das Bild noch auf die Abmessungen des Hauses selbst zugeschnitten werden:
Dieses·bearbeitete·Bild·ist·das·Bitmap,·das·wir·zur·Konstruktion·und·Texturierung·des·Hauses·in·Modellierung des zweiten Hauses verwendet haben.
