Dieses Lernprogramm bietet eine schrittweise Anleitung zum Analysieren eines fasergefüllten Heizkörpertankmodells. Zunächst wird ein Finite-Element-Modell mit Nastran In-CAD vorbereitet. Dann wird Advanced Material Exchange verwendet, um Ergebnisse von Moldflow auf das Strukturmodell abzubilden. Abschließend wird die Strukturanalyse des Heizkörpertanks durchgeführt und die Ergebnisse werden in Nastran In-CAD angezeigt.

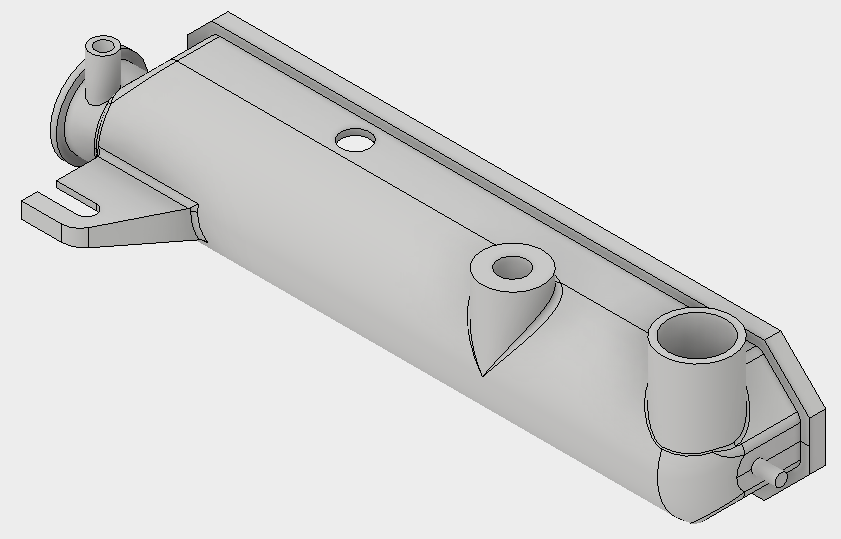

Das Formteil des Heizkörpertanks wurde mit dem glasfaserverstärkten Material Extron 3019 HS hergestellt. Das Modell wurde bereits in Moldflow mit einer Füll- und Nachdruckanalyse simuliert, um die Ausrichtungen des fasergefüllten Bauteils zu bestimmen.
Die in diesem Lernprogramm verwendeten Modelle können hier heruntergeladen werden.
