Zuordnen von Ergebnissen - Pedal

Sie sind nun soweit, die Ergebnisse dem Berechnungsmodell zuzuordnen.

1. Wechseln Sie zur Registerkarte Start, und klicken Sie auf (Start > Zuordnung > Ergebnisse).
   Anmerkung: In einigen Fällen können die Ergebnisse bei der Anpassung der Schweißoberflächeneigenschaften automatisch zugeordnet werden.

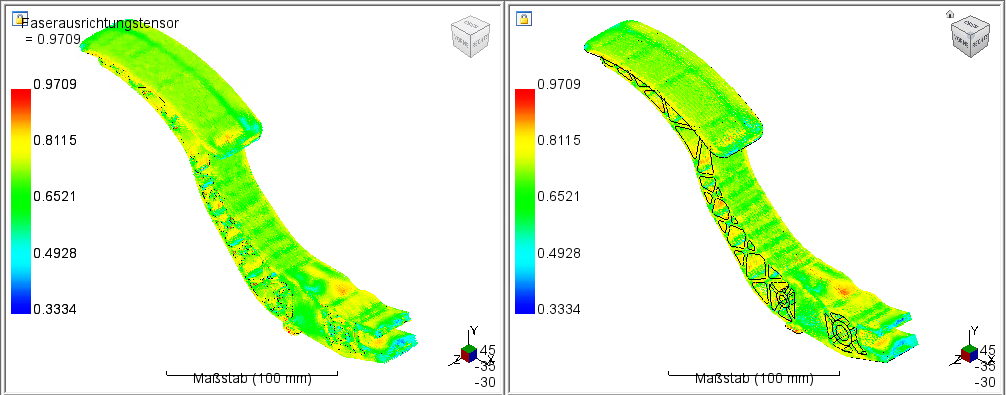

2. Drehen Sie das Modell nach Bedarf, um die zugeordneten Ergebnisse zu überprüfen.

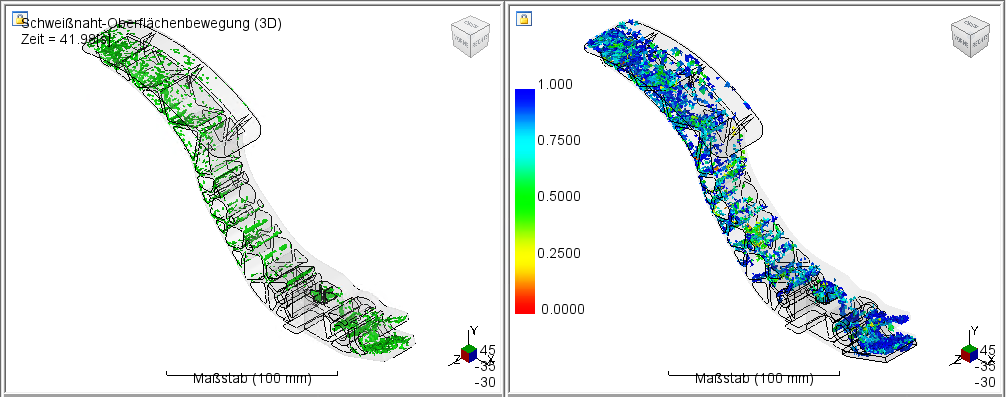

3. Wechseln Sie zu der Schweißoberflächenansicht (Start > Ergebnisse anzeigen > Schweißoberflächen), um zu sehen, wie die Schweißnahtoberflächen dem Strukturmodell zugeordnet wurden.


Die Konturdarstellung auf dem Strukturmodell zeigt die Festigkeitsreduktionsfaktoren, die mit Robbins-Methode berechnet wurden. Dieses Modell wurde mit guten Verarbeitungsbedingungen erstellt. Das zeigt sich daran, dass die Festigkeitsreduktionsfaktoren nahe 1.00 liegen (keine Reduktion der Festigkeit).
