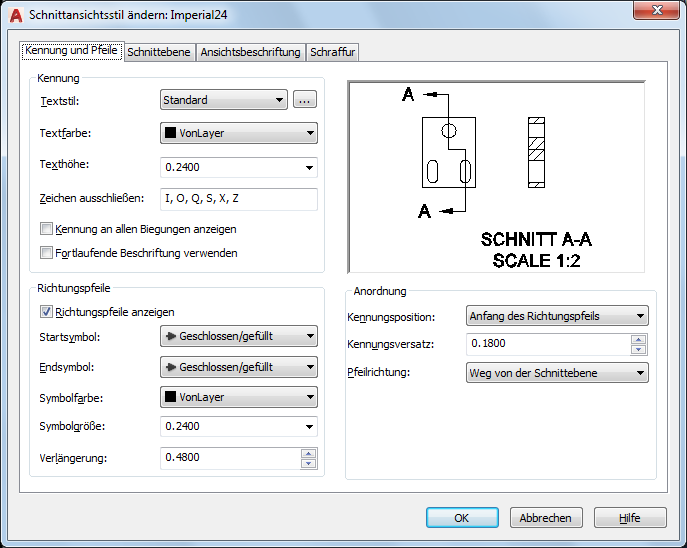

Liste der Optionen
Die folgenden Optionen sind verfügbar:
Kennung
Steuert das Format von Kennungen auf Schnittlinien.
- Textstil
- Legt den Textstil für Kennungen fest.
- Textfarbe
- Legt die Farbe für Kennungen fest. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbe wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben.
- Texthöhe
- Legt die Höhe der Kennungen fest.
- Zeichen ausschließen
- Legt die Zeichen fest, die nicht als Kennungen verwendet werden dürfen.
- Kennung an allen Biegungen anzeigen
- Wenn diese Option aktiviert ist, werden an allen Biegungen Schnittlinienkennungen angezeigt.
- Fortlaufende Beschriftung verwenden
- Wenn diese Option aktiviert ist, werden die Enden und Biegungen mit fortlaufenden Buchstaben benannt.
- Richtungspfeile anzeigen
- Wenn diese Option aktiviert ist, werden an den Endpunkten von Schnittlinien Richtungspfeile angezeigt.
- Startsymbol
- Legt den Typ der Pfeilspitze fest, die am Beginn der Schnittlinie verwendet wird.
- Endsymbol
- Legt den Typ der Pfeilspitze fest, die am Ende der Schnittlinie verwendet wird.
- Symbolfarbe
- Legt die Farbe für Richtungspfeile fest. Für beide Richtungspfeile wird dieselbe Farbe verwendet. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbe wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben.
- Symbolgröße
- Legt die Größe der Pfeilspitzen fest. Sie können in der Liste eine vorgegebene Größe auswählen oder einen numerischen Wert eingeben. Der eingegebene Wert wird überprüft, um ungültige Werte zu vermeiden.
- Verlängerung
- Legt die Länge der von den Richtungspfeilen verwendeten Hilfslinien fest.
- Kennungsposition
- Legt die Position und die Ausrichtung der Schnittlinienkennung fest.
- Kennungsversatz
- Legt fest, in welchem Abstand die Schnittlinienkennung von der angegebenen Kennungsposition versetzt werden soll.
- Pfeilrichtung
- Gibt an, ob die Richtungspfeile zur Schnittebene hin oder davon weg zeigen sollen.
Richtungspfeile
Steuert das Format der Richtungspfeile auf der Schnittlinie.
Anordnung
Steuert die Platzierung der Schnittlinienkennungen und der Richtungspfeile im Verhältnis zum Start- und Endpunkt der Schnittlinie.
Anmerkung: Die Anordnung wird auch durch den Projektionswinkel (ersten oder dritten) gesteuert.
