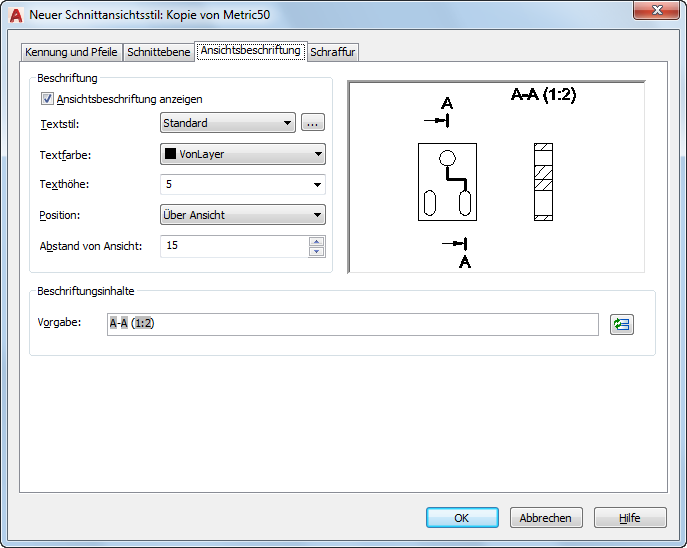

Legt die Eigenschaften für den Textstil, die Position und das Muster der Schnittansichtsbeschriftungen fest.
Liste der Optionen
Die folgenden Optionen sind verfügbar:
Beschriftung
- Ansichtsbeschriftung anzeigen
- Wenn diese Option ausgewählt ist, werden Ansichtsbeschriftungen für Schnittansichten angezeigt.
- Textstil
- Legt den Textstil für die Schnittansichtsbeschriftung fest.
- Schaltfläche Textstil
- Zeigt das Dialogfeld Textstil an, in dem Sie Textstile erstellen und bearbeiten können.
- Textfarbe
- Legt die Farbe für die Schnittansichtsbeschriftung fest. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbe wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben.
- Texthöhe
- Legt die Höhe der Schnittansichtsbeschriftung fest.
- Beschriftungsposition
- Legt die Platzierung der Schnittansichtsbeschriftung in Bezug auf die Schnittansicht fest.
- Abstand von Ansicht
- Legt den Abstand zwischen der Kante der Schnittansicht und der Schnittansichtsbeschriftung fest.
Beschriftungsinhalte
- Vorgabe
- Gibt den vorgegebenen Textinhalt für Schnittansichtsbeschriftungen an. In Schnittansichtsbeschriftungen verwenden Sie in der Regel die folgenden Felder.
- ViewScale - Wertet die Maßstabeinstellungen der Schnittansicht aus.
- ViewSectionEndId - Wertet die End-Schnittlinienkennung aus.
- ViewSectionStartId - Wertet die Start-Schnittlinienkennung aus.
- ViewType - Wird stets mit "section" ausgewertet, wenn es in einer Schnittansichtsbeschriftung verwendet wird.
-
- Zeigt das Dialogfeld Schriftfeld an, wobei die Schriftfeldkategorie auf Modelldokumentation eingestellt ist. Wenn Sie das Dialogfeld Schriftfeld verlassen, wird das ausgewählte Schriftfeld an der aktuellen Cursorposition in das Vorgabefeld eingefügt. Wenn sich der Cursor nicht im Feld Vorgabe befindet, wird der gesamte Inhalt des Felds Vorgabe ersetzt.
