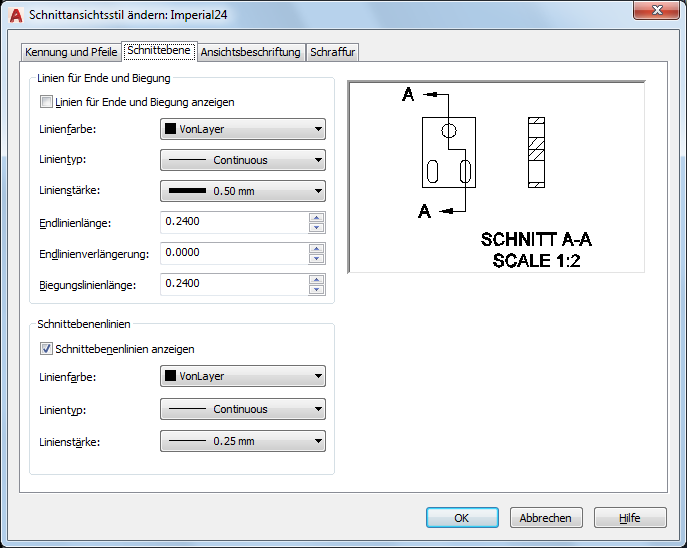

Legt die Eigenschaften für Enden, Biegungen und Ebenenliniensegmente fest, die von Schnittlinien verwendet werden.
Liste der Optionen
Die folgenden Optionen sind verfügbar:
Linien für Ende und Biegung
Steuert die Eigenschaften der Liniensegmente für Ende und Biegung der Schnittlinie.
- Linien für Ende und Biegung anzeigen
- Wenn diese Option ausgewählt ist, werden die Liniensegmente für Ende und Biegung der Schnittlinie angezeigt.
- Linienfarbe
- Legt die Farbe für End- und Biegungssegmente fest. Alle Liniensegmente für Ende und Biegung verwenden die gleiche Farbe. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbe wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben.
- Linientyp
- Legt den Linientyp für End- und Biegungssegmente fest. Alle Liniensegmente für Ende und Biegung verwenden den gleichen Linientyp. Wenn Sie auf Andere klicken, wird das Dialogfeld Linientyp wählen angezeigt.
- Linienstärke
- Legt die Linienstärke für die End- und Biegungssegmente fest. Alle Liniensegmente für Ende und Biegung verwenden die gleiche Linienstärke.
- Endlinienlänge
- Legt die Länge der Endsegmente fest.
- Endlinienverlängerung
- Legt die Länge der Verlängerung über die Richtungspfeile hinaus fest.
- Biegungslinienlänge
- Bestimmt die Länge des Biegungsliniensegments auf beiden Seiten der Biegungsscheitelpunkte.
- Schnittebenenlinien anzeigen
- Wenn diese Option ausgewählt ist, werden Liniensegmente angezeigt, um die Schnittebene anzugeben.
- Linienfarbe
- Legt die Farbe der Segmente von Schnittebenenlinien fest. Alle Ebenenliniensegmente haben die gleiche Farbe. Wenn Sie auf Farbe wählen (am Ende der Farbliste) klicken, wird das Dialogfeld Farbe wählen angezeigt. Sie können auch einen Farbnamen oder eine Farbnummer eingeben.
- Linientyp
- Legt den Linientyp der Segmente von Schnittebenenlinien fest. Alle Ebenenliniensegmente haben den gleichen Linientyp. Wenn Sie auf Andere klicken, wird das Dialogfeld Linientyp wählen angezeigt.
- Linienstärke
- Bestimmt die Linienstärke von Schnittebenenlinien. Alle Schnittebenen-Liniensegmente haben die gleiche Linienstärke.
Schnittebenenlinien
Steuert die Eigenschaften der Ebenenliniensegmente von Schnittlinien.
