Das AutoCAD® Civil 3D® 2018.2 Update bietet die folgenden neuen Funktionen und Verbesserungen:
Aktualisierungen für effizientere Entwürfe
- Längsschnitt-Entwurfsrichtung: Zeichnen Sie feste Längsschnitttangenten, und entwerfen Sie Längsschnitte, die von links nach rechts oder von rechts nach links gehen, wenn Sie die Befehle Festelement Tangente (zwei Punkte), Tangenten zeichnen und Tangenten mit Bogen zeichnen verwenden. Früher erforderten diese Befehle einen von links nach rechts verlaufenden Entwurf.

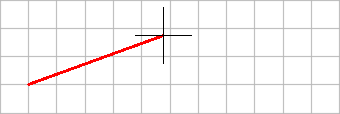

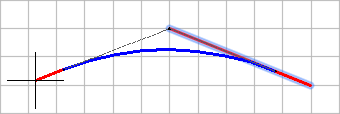

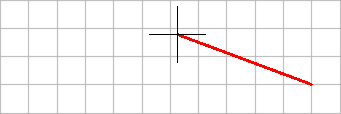

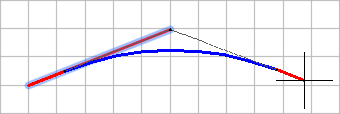

Links-nach-rechts-Entwurf Rechts-nach-links-Entwurf (neu)
Weitere Informationen finden Sie unter Informationen zum Erstellen von Gradienten.

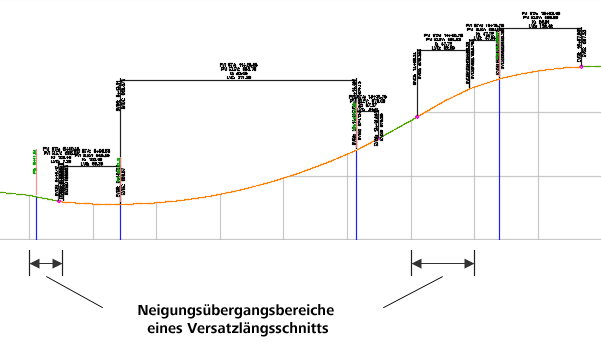

- Ausrundungen in Neigungsübergangsbereichen eines Versatzlängsschnitts: Ausrundungen können jetzt in Neigungsübergangsbereichen für Versatzlängsschnitte erstellt werden. Bei Ausrundungen im übergeordneten Längsschnitt wurden Versatzlängsschnitte in Neigungsübergangsbereichen bisher mit Tangentensegmenten anstelle von Ausrundungen erstellt. Weitere Informationen finden Sie unter Informationen zum Erstellen von Versatzlängsschnitten.
- Befehle für Schienenweichen und Gleisverbindungen: Erstellen und bearbeiten Sie Schienenweichen und Gleisverbindungen mit den Befehlen für Schienenweichen und Gleisverbindungen.
- Querschnittsbestandteile: In dieser Version wird ein Satz von Querschnittsbestandteilen verfügbar, darunter neue Querschnittsbestandteile sowie Querschnittsbestandteile, die bisher Bestandteil der Version AutoCAD Civil 3D 2017 v1 Enhancements waren.
Anmerkung: Nach dem Installieren müssen Sie die PKT-Dateien in eine Werkzeugpalette importieren, um darauf zuzugreifen. Weitere Informationen finden Sie unter So fügen Sie Querschnittsbestandteil-PKT-Dateien in einer Werkzeugpalette hinzu. - Druckleitungsnetz - Inhalt: Diese Version enthält neue Druckleitungsnetzinhalte.
Die folgenden Inhalte mit metrischen Einheiten sind enthalten:
Bauteil Metric_Ductile_Iron Metric_PE (Polyethylene) Metric_PVC (Polyvinyl Chloride) Metric_Steel Rohrbögen x x x x T-Stücke x x x x Muffen x x x x Reduzierstücke x x x x Abschluss x x Luftventile x x x x Drosselventile x x x x Rückschlagventile x x x x Absperrventile x x x x Hubventile x x x x Hydranten - oberirdisch x x x x Hydranten - unterirdisch x x x x Die folgenden Inhalte mit britischen Einheiten sind enthalten:
Bauteil Imperial_AWWA_Flanged Imperial_AWWA_HDPE Imperial_AWWA_PVC Imperial_AWWA_Steel Kombinationsluftventil x x x x Rückschlagventil_ Klappe x x x x Kegelventil_ lang x x x x Kegelventil _kurz x x x x Kugelventil_ Metallsitz x x x x Absperrventil_ MJF_ mit Überlauf x Absperrventil_ MJF_ ohne Überlauf x Absperrventil_ MJxMJ BELL x Absperrventil_ PFS x Hydrant_ 42 Zoll_ Anschlusstiefe_ MJ x x x x Hydrant_ 48 Zoll_ Anschlusstiefe_ MJ x x x x Hydrant_ 54 Zoll_ Anschlusstiefe_ MJ x x x x Hydrant_ 60 Zoll_ Anschlusstiefe_ MJ x x x x Hydrant_ 66 Zoll_ Anschlusstiefe_ MJ x x x x Hydrant_ 72 Zoll_ Anschlusstiefe_ MJ x x x x Pipe x Weitere Informationen zum Angeben eines Druckleitungsnetz-Katalogs und zum Einrichten einer Komponentenliste finden Sie unter So legen Sie den Druckleitungsnetz-Katalog fest und So arbeiten Sie mit Druckleitungsnetz-Komponentenlisten.
Aktualisierungen für eine effzientere Produktion

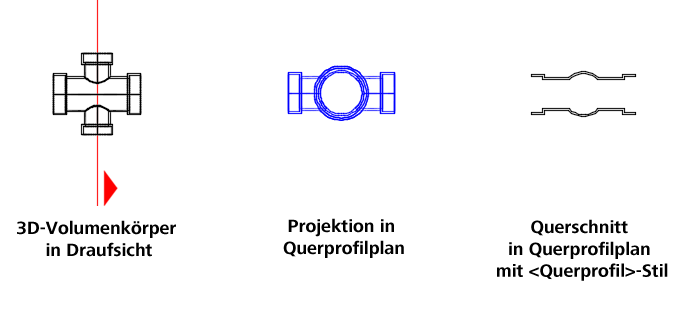

- Darstellungsteuerung für 3D-Volumenkörper-Querschnitte in Querprofilplänen: Steuern Sie die Darstellung von 3D-Volumenkörper-Querschnitten, die die Option <Querprofil>-Stil verwenden, indem Sie die Eigenschaften des 3D-Volumenkörper-Layers ändern. So wird zum Beispiel die Farbe eines 3D-Volumenkörper-Querschnitts, der die Option <Querprofil> verwendet, durch die Farbe des Layers gesteuert, die dem 3D-Volumenkörper zugeordnet ist, anstatt durch den Projektionsstil, der dem Volumenkörper zugeordnet ist.
Weitere Informationen finden Sie unter Informationen zu Projektions- und Querschnittsstilen für Querprofilpläne und So arbeiten Sie mit Projektions- und Querschnittsstilen für Querprofilpläne.
- Auswahl mehrerer Objekte beim Festlegen der Einstellungen für Lageplandaten und Querschnitte: Ändern Sie den Stil oder die Einstellungen für eine Reihe von Objekten im Dialogfeld Anzeigeoptionen für die Projektions- und Querschnittsausgabe sowie auf der Registerkarte Projektionen und Querschnitte des Dialogfelds Querprofilplan-Eigenschaften. Sie können mehrere Objekte auswählen, indem Sie bei gedrückter UMSCHALT- bzw. STRG-Taste klicken und dann auf eine der ausgewählten Zellen klicken, um die Einstellung für alle ausgewählten Objekte zu ändern. Weitere Informationen finden Sie unter Dialogfeld Anzeigeoptionen für die Projektions- und Querschnittsausgabe und Registerkarte Projektionen und Querschnitte (Dialogfeld Querprofilplan-Eigenschaften).
Aktualisierungen bei Zusammenarbeit und Datenaustausch
- Autodesk Civil Engineering Data Translator: Sie können AutoCAD® Civil 3D®-Dateien in Dateien konvertieren, die in Bentley® GEOPAK® und Bentley® InRoads® verwendet werden können, und GEOPAK- und InRoads-Dateien in Dateien konvertieren, die in AutoCAD Civil 3D verwendet werden können. Weitere Informationen finden Sie unter Informationen zu Autodesk Civil Engineering Data Translator.
