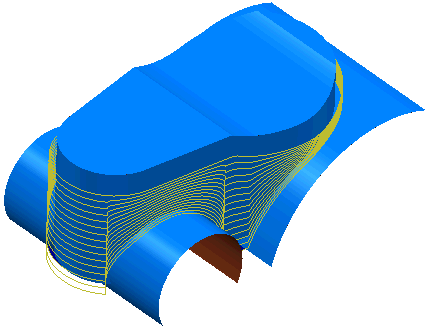

Beim Walzenfräsen werden Werkzeugwege berechnet, die mit der Seite des Werkzeugs geschnitten werden. Dies funktioniert nur auf abwickelbaren Flächen, da das Werkzeug auf der ganzen Schnitttiefe mit der Fläche in Kontakt sein muss.
Damit ein Werkzeug walzenfräsen kann, muss es an allen Punkten längs seiner Schnittkante mit der Fläche in Kontakt sein. Bei nicht abwickelbaren Flächen lässt FeatureCAM immer Material übrig oder erstellt zerstückelte Werkzeugwege (anstelle von Kollisionen). Das heißt, dass man Bauteile sorgfältig ansehen muss, bevor man versucht, sie mit Walzenfräsen zu bearbeiten. Ggf. kann durch Drehen des Bauteils (Schnitt von der Seite, statt von oben, bei einer Laufradschaufel) das gewünschte Ergebnis erzielt werden.
Walzenfräsen versucht intensiv, die ausgewählten Flächen zu bearbeiten, aber nur durch die Verwendung zusätzlicher Befehle, einschließlich solcher mit unterschiedlichen Optionen zum Walzenfräsen, erzielt man die besten Bearbeitungsergebnisse.

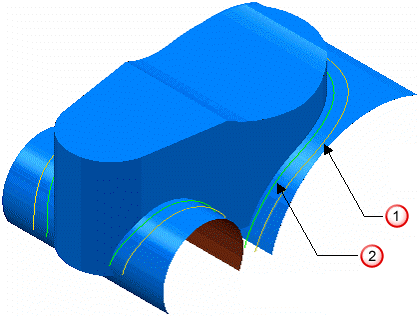

Sie können ungefähr erkennen, ob eine Fläche abwickelbar und eine Regelfläche ist, indem Sie sie schattieren und ihre Drahtkörpergeometrie in FeatureCAM darstellen. Man kann dann die Ansicht so drehen, dass sie grob längs des erwarteten Werkzeugachsenvektors liegt.
Erscheinen der Oberrand und Unterrand der Fläche in allen Punkten an beiden Rändern parallel, und sind keine schattierten Elemente mehr zu sehen, dann ist die Fläche annähernd abwickelbar und eine Regelfläche.

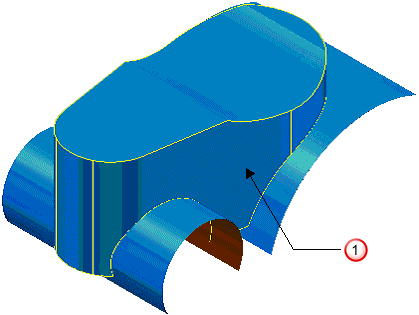

Gewählte Fläche
Verwenden Sie die Registerkarte Flächen Kontrolle, um zu entscheiden, auf welcher Seite Sie walzenfräsen möchten:

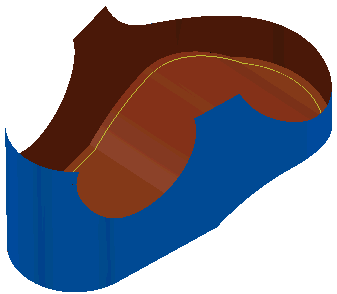

- auf der Innenseite:
- oder auf der Außenseite der Fläche:
Auf der Registerkarte Fräsen können Sie die folgenden Einstellungen festlegen:
- Axialer Versatz - versetzt die unterste Position des Werkzeugwegs entlang der Werkzeugachse.
- Restaufmaß - gibt die Materialmenge an, die nach einem 3D Schlichtdurchlauf stehen bleiben soll.

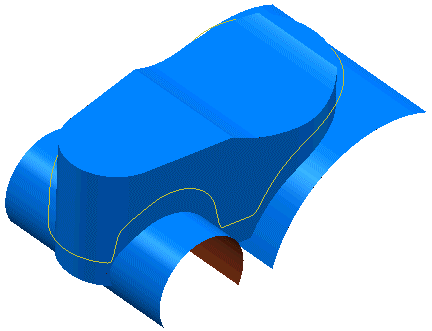

Mithilfe des Restaufmaß
Ohne Restaufmaß

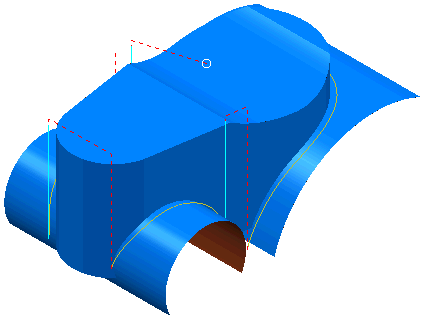

- Mehrfach-Schnitte - ermöglicht mehrfache Werkzeugwege in voreingestellten Z-Schritten.
