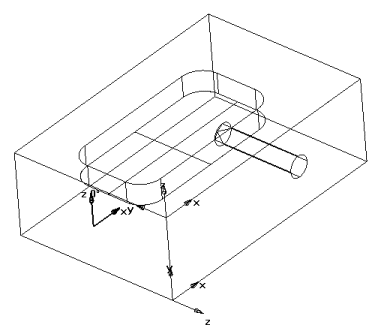

Normalerweise wird für jedes Setup ein separates Programm generiert. Wenn es sich bei den Setups Ihres Bauteils, wie unten dargestellt, um eine einfache Drehung um die vierte Achse der Maschine handelt, können Sie die Indexierung verwenden, um alle Setups in nur einem Programm zu kombinieren, das jedes Setup mit der vierten Achse in Position dreht.
Die Indexierung kann um die X- oder Y-Achse der Rohteilachse erfolgen. Im verwendeten Postprozessor muss dieselbe Indexierungsachse wie im Bauteil definiert sein. Für jedes Setup muss die entsprechende Achse parallel zur indexierten Achse sein. Wenn Sie z. B. um die X-Achse des Weltkoordinatensystems indexieren, müssen die X-Achsen aller Setups parallel zur Rohteilachse sein.
Wenn Sie die Indexierung verwenden, wird die Bauteildokumentation für alle Setups kombiniert. Dies bedeutet, dass Sie nur eine Operationsliste, eine Werkzeugliste und ein NC-Bauteilprogramm für alle Setups haben.
Verwenden Sie beim Positionieren von Featuresdie Positionierung mit XYZ-Koordinaten oder Polarkoordinaten.
