Erstellen einer Aufwicklung mit 4. Achse aus einem 3D-Modell

So erstellen Sie ein Abwicklungsfeature mit 4. Achse aus einem 3D-Modell

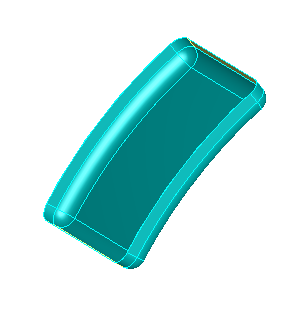

1. Wählen Sie ein einzelnes Feature aus, dass Sie auf dem Bauteil bearbeiten möchten.



2. Vergewissern Sie sich, dass es sich um ein Feature mit Abwicklung handelt. Wenn das Feature nur gerade Seiten aufweist, kann es mit einem normalen 2,5D-Feature geschnitten werden.



3. Beachten Sie die Einschränkungen der Abwicklung mit 4. Achse, um sicherzustellen, dass sie für das Schneiden des Features korrekt ist.
4. Verlaufen die Seiten durch die Mittelachse der Abwicklung? Wenn Sie diese Seiten tatsächlich genau schneiden müssen, verwenden Sie Kontur rechtwinklig zur Indexachse schneiden.

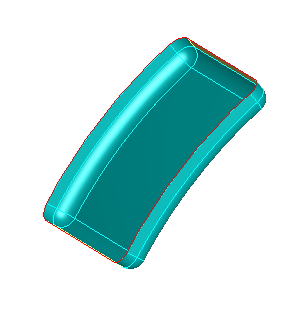

5. Verwenden Sie die Flächenkanten, um aus dem Volumenkörpermodell ein Profil zu extrahieren:



6. Wickeln Sie das Profil ab. Stellen Sie sicher, dass Sie die Option zum Projizieren auf das BKS verwenden. Das Profil erscheint Ihnen möglicherweise merkwürdig, aber es funktioniert.
7. Ermöglichen Sie dem Feature, sich um die Indexachse zu wickeln.
Anmerkung: Beachten Sie, dass diese Option nicht im Feature-Assistenten zur Verfügung steht. Falls Sie den Assistenten verwenden, müssen Sie ein normales Feature erstellen und es bearbeiten, um es in ein Feature mit Abwicklung zu ändern.

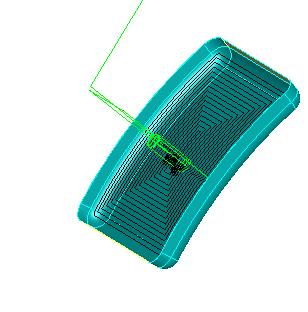

8. Generieren Sie die Werkzeugwege. Falls Sie dabei auf Probleme stoßen, schlagen Sie im Thema Einschränkungen der Abwicklung mit 4. Achse nach.
