Wir wissen, dass Geschwindigkeit und Effizienz beim Erstellen von Objekten und Factory-Konstruktionen besonders wichtig sind. In dieser Version haben wir uns auf die Verbesserung der Leistung in diesen Bereichen konzentriert:
- Schnellere Publizierung großer Baugruppendateien.
- Schnellere Reaktion beim Platzieren des ersten Objekts oder einer großen Baugruppe in einem Layout.
- Höhere Effizienz und Geschwindigkeit beim Synchronisieren mit Navisworks aus AutoCAD.

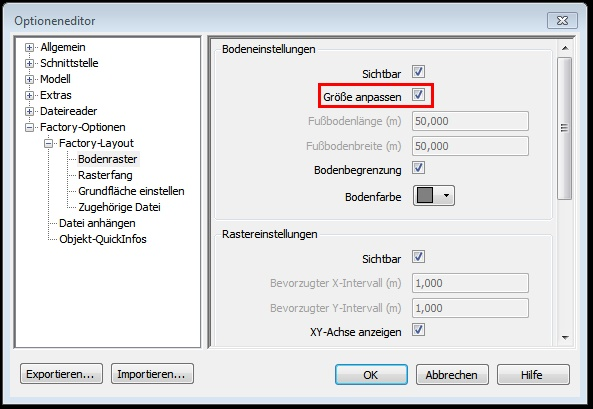

- Bessere Rasteranzeigen bei der Anzeige großer Dateien in Navisworks. Um diese Verbesserung nutzen zu können, müssen Sie die Option Größe anpassen in Factory-Optionen > Factory-Layout > Bodenraster aktivieren. Wenn Größe anpassen aktiviert ist, sind die Optionen X- und Y-Intervall deaktiviert.
Einfaches Erstellen einer assoziativen 3D-Darstellung des 2D-Modells in Navisworks (verfügbar in Factory Design Utilities 2017 R2)

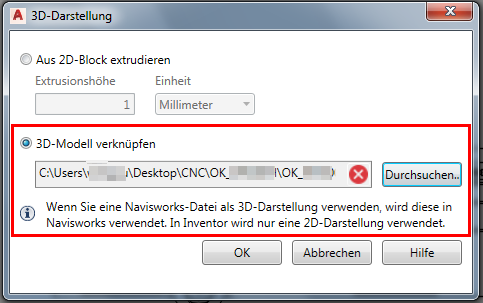

Optimieren Sie den Arbeitsablauf für 2D-Objekte, die über eine 3D-Darstellung mit Navisworks verfügen. Im Dialogfeld 3D-Darstellung unter der Option 3D-Modell verknüpfen können Sie eine Navisworks-NWD-Datei als eine dreidimensionale Darstellung auswählen. Durch die Auswahl einer NWD-Datei ist Ihr 3D-Modell in Navisworks verfügbar, während die auf 2D beschränkte Darstellung in Inventor verwendet wird. Mit dieser neuen Option können Sie Ihre 3D-Darstellung aus Navisworks ganz einfach an Teamkollegen senden.
Verwandte Hilfethemen:
AutoCAD Factory: Erstellen einer 3D-Darstellung aus einem 2D-Objekt
Verbesserter Arbeitsablauf für die Synchronisierung Ihres AutoCAD 2D-Layouts mit Inventor 3D
Nehmen Sie die Arbeit in Ihrer AutoCAD DWG-Datei umgehend wieder auf, nachdem Sie Inventor synchronisieren und zurück in AutoCAD ausgewählt haben.
Wenn Sie auf der AutoCAD Factory-Multifunktionsleiste die neue Option Inventor synchronisieren und zurück auswählen, wird die AutoCAD 2D-Zeichnung synchronisiert und für die Erstellung oder Aktualisierung Ihres Inventor 3D-Modells verwendet. Das Inventor 3D-Modell wird geschlossen, nachdem die Synchronisierung abgeschlossen ist. Die AutoCAD 2D-Zeichnung bleibt geöffnet und speichert, wo Sie aufgehört haben. Diese neue Funktion ermöglicht es, nach der Synchronisierung von Daten mit Inventor mit geringerer Wartezeit zu AutoCAD zurückzukehren.
Verwandte Hilfethemen:
Inventor Factory: Freigeben von Objekten zwischen AutoCAD und Inventor
AutoCAD Factory: Starten von Arbeitsabläufe synchronisieren mit Inventor und Navisworks
Multifunktionsleisten-Aktualisierungen

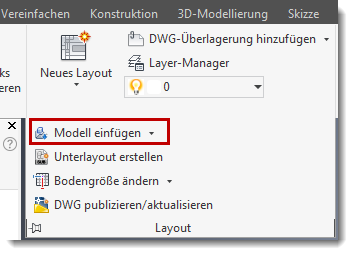

- Verschieben der Inventor Factory-Funktion Modell einfügen, die vorhandene Unterlayouts in ein Layout einfügt, in das Menü Layout mit anderen Unterlayoutbefehlen.

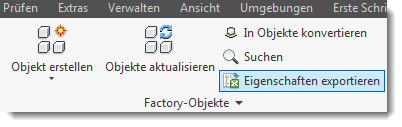

- Verschieben des Inventor Factory-Befehls Eigenschaften exportieren zur Haupt-Multifunktionsleiste für einen einfachen Zugriff.

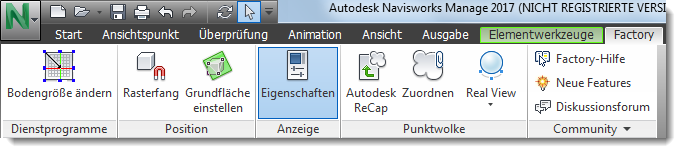

- Ersetzen der Schnelleigenschaften in der Navisworks Factory-Multifunktionsleiste durch einen Befehl Eigenschaften. Klicken Sie auf diesen Befehl, um Artikel-, Projekt-, TimeLiner- und Zusammenfassungsdaten für das ausgewählte Objekt anzuzeigen.
