Starten von Arbeitsabläufe synchronisieren mit Inventor und Navisworks

Die verfügbaren Optionen für den Synchronisierungsarbeitsablauf in AutoCAD lauten:

• Inventor synchronisieren
• Navisworks synchronisieren
• Aus Inventor erstellen
• Aus Inventor aktualisieren

Inventor synchronisieren

Registerkarte Factory Gruppe Arbeitsabläufe synchronisieren Inventor synchronisieren .

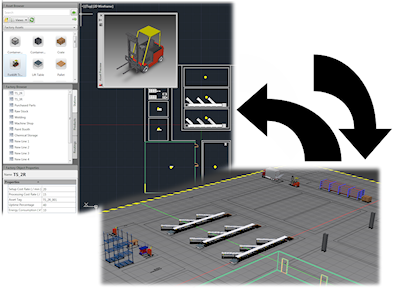

Wenn Sie eine der beiden Optionen für die Synchronisierung von Inventor auswählen, erstellen Sie ein dreidimensionales Inventor Factory-Layout aus einer zweidimensionalen AutoCAD-Zeichnung. Während der Synchronisierung:

• Im neuen Layout werden alle zweidimensionalen und alle verkettbaren Objekte aus AutoCAD automatisch durch ihre dreidimensionalen Entsprechungen ersetzt.
• In Inventor wird eine 2D-DWG-Unterlage erstellt, die über die Factory-Grundfläche gelegt wird.
• Der Knoten der DWG-Unterlage wird im Inventor-Browser mit dem Namen der ursprünglichen 2D-Zeichnung und dem Symbol angezeigt, um die Verknüpfung zwischen der 2D-Zeichnung und dem neuen Inventor-Layout zu verdeutlichen.
• Gegebenenfalls werden der AutoCAD-Datei zugeordnete Punktwolkendaten angezeigt.

Wenn Sie die Option Inventor synchronisieren auswählen, bleibt das Inventor 3D-Modell in Inventor geöffnet, nachdem die Synchronisierung abgeschlossen ist. Die AutoCAD 2D-Zeichnung wird geschlossen, aber AutoCAD bleibt geöffnet.

Wählen Sie Inventor synchronisieren und zurück aus, um das Inventor 3D-Modell automatisch zu schließen, nachdem die Synchronisierung beendet wurde. Die AutoCAD 2D-Zeichnung wird erneut geöffnet. Es wurde gespeichert, wo Sie zuletzt in der Zeichnung gearbeitet haben, damit Sie die Arbeit in AutoCAD schnell wieder aufnehmen können.

Navisworks synchronisieren

Führen Sie zum Erstellen eines dreidimensionalen Navisworks Factory-Layouts aus einer zweidimensionalen AutoCAD-Zeichnung folgende Schritte aus:

1. Erstellen Sie in AutoCAD Factory eine neue Zeichnung, oder öffnen Sie eine vorhandene Zeichnung. (Sowohl AutoCAD Architecture als auch AutoCAD Mechanical wird unterstützt.)
2. Klicken Sie auf Registerkarte Factory Gruppe Arbeitsabläufe synchronisieren Navisworks synchronisieren .

   Navisworks wird geöffnet, und aus der aktuellen 2D-Zeichnung wird ein 3D-Layout erstellt. Im neuen Layout werden alle zweidimensionalen und alle verkettbaren Objekte aus AutoCAD automatisch durch ihre dreidimensionalen Entsprechungen (sofern vorhanden) ersetzt.

Aus Inventor erstellen

Führen Sie zum Erstellen einer zweidimensionalen AutoCAD-Zeichnung aus einem dreidimensionalen Inventor Factory-Layout folgende Schritte aus:

1. Klicken Sie auf Registerkarte Factory Gruppe Arbeitsabläufe synchronisieren Aus Inventor erstellen .
2. Das Dialogfeld Aus Inventor erstellen wird angezeigt. Wählen Sie das zu verwendende Inventor Factory-Layout (.iam) aus. Daraufhin passiert Folgendes:

• Die neue AutoCAD-Zeichnung wird erstellt. Alle dreidimensionalen Objekte aus Inventor werden automatisch durch ihre zweidimensionalen Entsprechungen ersetzt.
• In Inventor wird eine 2D-DWG-Unterlage erstellt, die über die Factory-Grundfläche gelegt wird.
• Der Knoten der DWG-Unterlage wird im Inventor-Browser mit dem Namen des ursprünglichen 3D-Factory-Layouts und dem Symbol angezeigt, um die Verknüpfung zwischen dem 3D-Factory-Layout und der neuen AutoCAD-Zeichnung zu verdeutlichen.

Aus Inventor aktualisieren

Führen Sie die folgenden Schritte aus, um eine AutoCAD-Zeichnung zu aktualisieren, wenn an ihrem ursprünglichen dreidimensionalen Factory-Layout Änderungen vorgenommen wurden.

1. Klicken Sie auf Registerkarte Factory Gruppe Arbeitsabläufe synchronisieren Aus Inventor aktualisieren .
2. Nach Abschluss der Aktualisierung gibt die zweidimensionale Zeichnung die am ursprünglichen dreidimensionalen Factory-Layout vorgenommenen Änderungen wieder.
3. Der Knoten der DWG-Unterlage wird im Inventor-Browser mit dem Symbol angezeigt, um zu verdeutlichen, dass die Verknüpfung zwischen dem 3D-Factory-Layout und der aktualisierten 2D-AutoCAD-Zeichnung wieder synchron ist.

Beim Öffnen einer 2D-AutoCAD-Zeichnung, deren verknüpftes Inventor Factory-Layout geändert wurde, wird ein Dialogfeld angezeigt. Klicken Sie auf OK, um in der Zeichnung die Änderungen aus dem dreidimensionalen Layout zu übernehmen.

Wichtig: Wenn Sie ohne Aktualisierung fortfahren, sind die Layouts nicht mehr synchron, und es kann zu Datenverlust kommen, sobald erneut eine Synchronisierung durchgeführt wird.

Verknüpfung mit Inventor lösen

So lösen Sie die Verknüpfung zwischen einer 2D-Zeichnung von AutoCAD und einem 3D-Layout von Inventor

1. Wählen Sie den Knoten aus dem Modell-Browser aus, und klicken Sie mit der rechten Maustaste, um das Kontextmenü zu öffnen.
2. Wählen Sie Verknüpfung lösen.
3. Das Browsersymbol des Zeichnungsknotens in Inventor nimmt wieder sein normales Aussehen an (), und es wird ein Symbol für eine gelöste Verknüpfung angezeigt. Damit wird verdeutlicht, dass die Verknüpfung gelöst wurde.



Wenn ein 2D-Layout XRefs enthält

Sämtliche an ein zweidimensionales Layout angehängte XRefs (externe Referenzen) werden bei der Synchronisierung mit Inventor Factory automatisch in Unterlayouts (Unterbaugruppen) konvertiert. Enthält eine solche externe Referenz zweidimensionale Objekte, so werden diese in Inventor durch ihre dreidimensionalen Entsprechungen ersetzt.
