Hinzufügen von Objektbeschriftungen und -kennzeichnungen

Weisen Sie einem Unternehmensobjekt eine Kennung zu.

Es ist in der Branche üblich, ein Unternehmensobjekt mit einer ID oder einem Messingschild zu versehen. Eine Objektbeschriftung wird auf ein publiziertes Objekt, ein importiertes Modell oder eine importierte Baugruppe nach dem Platzieren in einem Factory-Layout angewendet. Weisen Sie eine Beschriftung aus den Objektbeschriftung-Feldern in der Palette Factory-Eigenschaften zu.

Factory Design fügt beim Festlegen von Objekteigenschaften eine Kennzeichnung hinzu. Eine Kennzeichnung kann zusätzliche Informationen zu einem Objekt wie Typ, Bauteilnummer und Fließgeschwindigkeit enthalten.

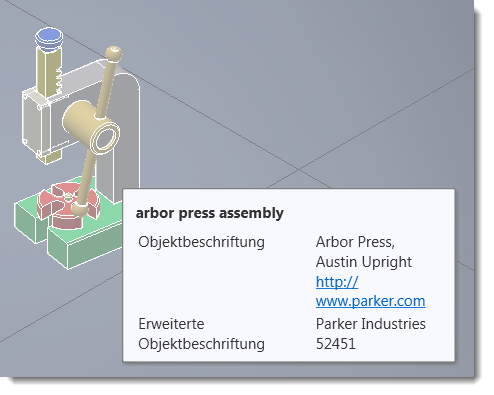

Die Objektbeschriftungen und Kennzeichnungen enthalten möglicherweise mehrere Textzeilen. Text wird angezeigt, wenn Sie den Cursor über das Objekt bewegen.

Sie können die Standard-Bearbeitungsbefehle für das AutoCAD-Blockattribut, wie EATTEDIT, ATTEDIT und BATTMAN verwenden. Verwenden Sie den Befehl SUCHEN, um die Objektbeschriftung und den Kennzeichnungstext im AutoCAD-Grafikfenster zu suchen.

Weitere Informationen zu Schriftart, Höhe und Platzierungsoptionen für Objektanmerkungen finden Sie im AutoCAD Factory-Hilfethema Ändern der Einstellungen für Objektbeschriftungen und Kennzeichnungen.

Erstellen einer Objektbeschriftung

Führen Sie die folgenden Schritte durch, um eine Objektbeschriftung zu erstellen:

1. Klicken Sie auf der Multifunktionsleiste auf Paletten, und wählen Sie Factory-Eigenschaften.
2. Wählen Sie im Layout das Objekt, für das Sie eine Objektbeschriftung erstellen möchten. Die Objekteigenschaften werden in der Palette Factory-Eigenschaften angezeigt.

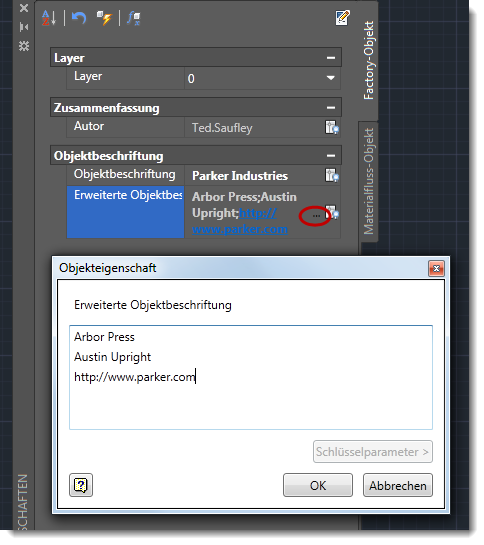

3. Geben Sie die Informationen in das Feld Objektbeschriftung ein. Wenn die Informationen nicht in das Feld passen, klicken Sie auf das Auslassungszeichen (...), um das Fenster Objektbeschriftung zu öffnen, und geben Sie den Text ein. Für zusätzliche Informationen steht auch das Feld Erweiterte Objektbeschriftung zur Verfügung. Sie können Internet-Verknüpfungen in den Text einfügen.








4. Klicken Sie auf das Symbol Aktualisieren oben in der Palette, um die Beschriftung auf das Objekt anzuwenden.
5. Bewegen Sie den Cursor über das Objekt im Layout, um die neuen Beschriftungsinformationen anzuzeigen.

Bearbeiten einer vorhandenen Objektbeschriftung

Führen Sie die folgenden Schritte durch, um eine Objektbeschriftung zu bearbeiten:

1. Öffnen Sie die Palette Factory-Eigenschaften.
2. Wählen Sie das Objekt im Layout, um seine Eigenschaften in der Palette anzuzeigen.
3. Ändern Sie das Feld Objektbeschriftung oder Erweiterte Objektbeschriftung.
4. Klicken Sie auf das Symbol Aktualisieren oben in der Palette, um die Änderungen zu übernehmen.

Löschen einer Objektbeschriftung

Um eine Objektbeschriftung zu löschen, führen Sie die Schritte zum Bearbeiten eines Objekts aus, markieren und löschen Sie jedoch den Beschriftungstext, um den Inhalt der Felder Objektbeschriftung und Erweiterte Objektbeschriftung zu löschen. Klicken Sie auf das Symbol Aktualisieren oben in der Palette, um die Beschriftung zu löschen.
