Platzieren von Factory-Objekten

2D-Factory-Layouts können mit assoziativen Factory-Objekten aufgefüllt werden. Es gibt Systemobjekte, die im Lieferumfang von Factory Design enthalten sind; Benutzerobjekte, die Sie oder andere Benutzer erstellt haben; und Cloud-basierte Objekte, die auf einem Cloud-Server gespeichert sind und von dort heruntergeladen und verwendet werden können.

Platzieren von Systemobjekten

1. Klicken Sie auf der Registerkarte Factory in der Gruppe Extras auf Paletten, und wählen Sie im Dropdown-Menü Objekt-Browser aus. Der angezeigte Browser kann verschoben, fixiert oder verschiebbar gelassen werden.
2. Der Browser hat zwei Ansichtsstile, die Strukturansicht und die Miniaturansicht. Klicken Sie zum Ändern der Ansicht oben im Browser auf die Schaltflächen Miniaturansicht/Strukturansichten , um die Liste anzuzeigen, und wählen Sie den Stil, den Sie verwenden möchten.
3. Doppelklicken Sie auf den Ordner Systemobjekte, um zu einem bestimmten Objekt zu navigieren.

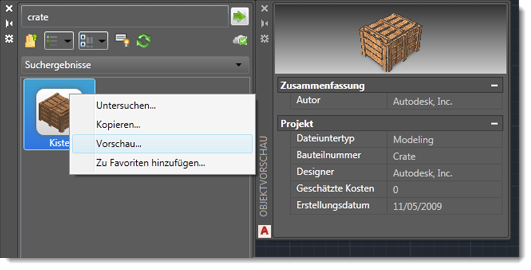

4. Klicken Sie mit der rechten Maustaste auf die Browser-Miniaturansicht, und wählen Sie im Kontextmenü die Option Vorschau, um das Objekt in der Vorschau anzuzeigen.








5. Klicken Sie zum Platzieren eines Objekts auf das Objekt, und ziehen Sie es aus dem Browser in das Layout.
6. Das Objekt verfügt über eine Basispunktdefinition. Diesen Ort können Sie im Layout angeben. Klicken Sie zum Platzieren des Objekts.
7. Geben Sie ggf. einen Wert für die Drehung ein. Drücken Sie andernfalls die Eingabetaste.
8. Platzieren Sie weitere Kopien dieser Objekte oder anderer Objekte nach Bedarf.
9. Drücken Sie die Eingabetaste, um die Eingabe zu beenden.

Cloud-basierte Objekte

Beim Ziehen und Ablegen eines Cloud-basierten Objekts, das zuvor noch nicht verwendet wurde, im Layout wird eine Download-Meldung angezeigt. Um das Objekt zu verwenden, akzeptieren Sie die Option zum Herunterladen. Das Objekt wird zum Platzieren im Layout in den Ordner heruntergeladen.

Platzieren von Benutzerobjekten

1. Klicken Sie auf der Registerkarte Factory in der Gruppe Extras auf Paletten, und wählen Sie im Dropdown-Menü Objekt-Browser aus.
2. Doppelklicken Sie auf den Ordner mit den Benutzerobjekten, um zu einem bestimmten Objekt zu navigieren.
3. Alle Objekte, zu denen in Inventor Factory Varianten (Objektvarianten) erstellt wurden, sind links oben durch ein Symbol wie gekennzeichnet. Die Zahl gibt die Anzahl der vorhandenen Varianten an. Klicken Sie mit der rechten Maustaste auf das Objekt, um das zugehörige Kontextmenü zu öffnen. Wählen Sie dann die gewünschte Objektvariante aus dem Untermenü Factory > Objektvariante aus.
4. Führen Sie die gleichen Schritte wie beim Platzieren von Systemobjekten aus. Um anzugeben, ob für das Objekt britische oder metrische Einheiten verwendet werden, klicken Sie mit der rechten Maustaste auf die Browser-Miniaturansicht, und wählen Sie Durchsuchen. Im Dialogfeld Öffnen wird der Objektordner in der Factory-Objektbibliothek angezeigt. Dort finden Sie die Ordner Britisch und Metrisch, die Versionen der Objekte basierend auf dem jeweiligen Maßeinheitentyp enthalten. Öffnen Sie den Ordner, um ein Objekt auszuwählen, das dieses Einheitensystem verwendet.

Anmerkung: Es wird empfohlen, 3D-Objekte in Inventor Factory zu erstellen. Der Erstellungs- und Veröffentlichungsprozess umfasst eine Veröffentlichungsoption für 2D-Objekte, durch die das 2D-Objekt erstellt und dem entsprechenden 3D-Objekt zugeordnet wird. Nach der Veröffentlichung mit dieser Option wird das 2D-Objekt im Objekt-Browser von AutoCAD Factory angezeigt und steht somit für die Platzierung zur Verfügung.

Platzieren von Objekten mit Verbindungen

Es ist manchmal erforderlich, ein Objekt mit einem anderen linear zu verbinden. Dies ist häufig der Fall bei Förderern, Sicherheitseinzäunungen, Wänden usw. Objekte können in Inventor Factory mit einer oder mehreren Verbindungen definiert und dann miteinander verbunden werden, wenn sie im AutoCAD Factory-Layout platziert werden.

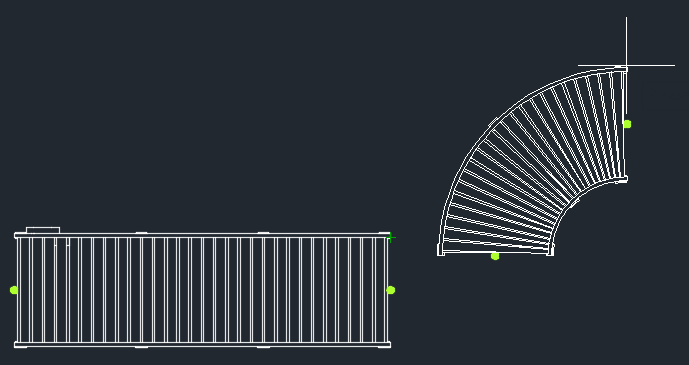

In dem unten gezeigten Beispiel wurde im Layout ein gerades Förderer-Objekt platziert und ein gebogenes Förderer-Objekt wird hinzugefügt. Die grünen Punkte an den Enden jedes Objekts zeigen die Positionen der Verbindungen so an, wie in Inventor Factory definiert.

Tipp: Um Ihren Verbindungen benutzerdefinierte Farben zuzuweisen, befolgen Sie die Anweisungen unter Definieren von Verbindungspunkten.

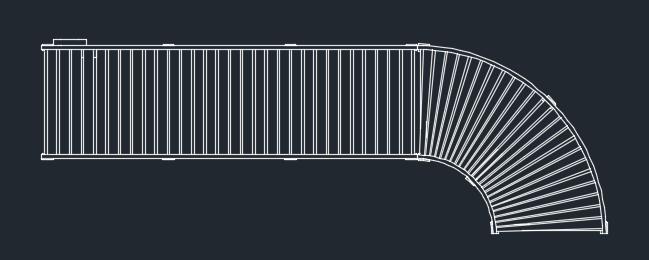

Das Verbinden von Objekten ist schnell und einfach. Verschieben Sie einfach das zu verbindende Objekt so, dass sich der grüne Verbindungspunkt in der Nähe des Verbindungspunkts auf dem anderen Objekt befindet. Die beiden Objekte werden gefangen (siehe Abbildung unten).

Verbundene Objekte werden gemeinsam als eine Komponente verschoben. Wenn Sie diese separat verschieben möchten, deaktivieren Sie im Dialogfeld Optionen auf der Registerkarte Factory-Objekte das Kontrollkästchen Bei Platzierung und Neupositionierung Verbindung fangen.

Tipp: Diese Einstellung kann auch über die Befehlszeile mit dem Befehl FACT_CSNAP aktiviert/deaktiviert werden.

Weitere Informationen finden Sie unter Factory-Objektoptionen in der Hilfe zu AutoCAD Factory.
