Die Autodesk Inventor Factory Design Utilities für Inventor sind ein Add-In für die Baugruppenumgebung. Sie bieten Entwurfswerkzeuge und eine optimierte Umgebung für Factory-Grundflächen-Layouts.

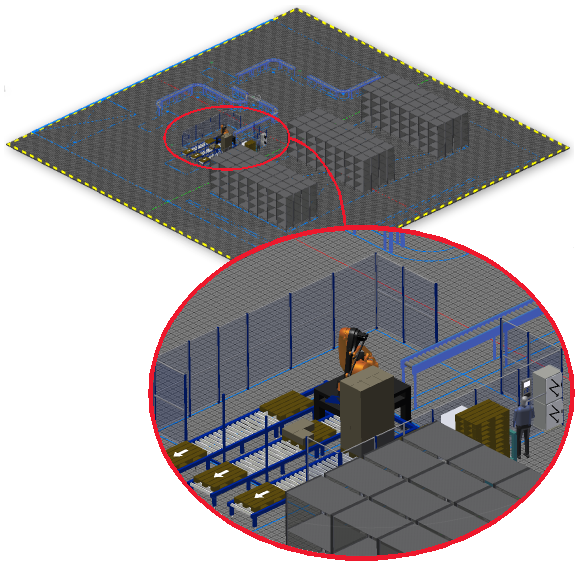

Factory-Grundflächen-Layouts sind 3D-Modelle von Fabriken, Lagerhäusern oder Büroumgebungen. Größe und Komplexität können von einer einzelnen Arbeitszelle bis hin zu einer kompletten Fabrik reichen. Das Layout kann Bauelemente wie Wände, Säulen und Versorgungssysteme enthalten. Sie können mögliche Beeinflussungen untersuchen und den Anschluss einzelner Maschinenkomponenten an Stromversorgung, Datenkommunikation, Druckluft oder andere Ressourcen planen.
Die Bibliothek Factory-Objekte enthält Modelle von Factory-Standardkomponenten wie Förderer, Rohrleitungen und Wänden. Sie haben die Möglichkeit, Ihre häufig verwendeten Modelle in der Bibliothek zu veröffentlichen. Inventor-Bauteil- und -Baugruppendateien oder importierte Modelle können ebenfalls verwendet werden.
Arbeitsabläufe synchronisieren
Inventor Factory stellt für Arbeitsabläufe synchronisieren zahlreiche Werkzeuge zum Erstellen einer bidirektionalen assoziativen Verknüpfung zwischen einem 3D-Factory-Layout und einer 2D-AutoCAD-Zeichnung bereit. Diese Verknüpfung, auch als Layout Sync bezeichnet, kann zwischen Inventor und AutoCAD Architecture oder AutoCAD Mechanical erstellt werden.
Die folgenden Inventor-Arbeitsabläufe sind AutoCAD zugeordnet:
- AutoCAD synchronisieren: Startet AutoCAD und erstellt aus einem geöffneten dreidimensionalen Inventor Factory-Layout ein zweidimensionales Zeichnungslayout.
-
Aus AutoCAD erstellen: Erstellt aus einem vorhandenen zweidimensionalen AutoCAD-Layout ein neues dreidimensionales Factory-Layout. Alle zweidimensionalen Objekte und Objektverkettungen werden durch ihre dreidimensionalen Entsprechungen ersetzt.
Anmerkung: Dieser Befehl hat dieselbe Funktion wie der Befehl Neues Layout aus DWG aus der Gruppe Factory-Start.
- Aus AutoCAD aktualisieren: Alle Änderungen, die am zweidimensionalen AutoCAD-Layout vorgenommen werden, werden auf das Inventor Factory-Layout übertragen.
- Navisworks synchronisieren: Inventor Factory enthält auch Synchronisationsarbeitsabläufe für Navisworks. Navisworks synchronisieren öffnet die aktive Inventor-Datei in Navisworks, sodass Sie das Layout visualisieren und die Kollisionserkennung ausführen können.
- Prozessmodell erstellen: Synchronisiert Inventor-Daten mit dem webbasierten Prozessmodellierungswerkzeug Process Analysis, mit dem Sie Simulationen ausführen und die Leistung optimieren können.
