Platzieren von Freiformbewehrung

Sie können Freiformbewehrung in Betonmodellierungselementen mit einfacher Geometrie platzieren.

Freiformbewehrung kann in beliebigen Ansichten in einzelnen Oberflächen platziert werden. Dieses Beispiel zeigt die Platzierung von Freiformbewehrung in einer 3D-Ansicht.

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung (Bewehrung).
2. Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierungsmethoden (Freiformbewehrung).

   Beachten Sie, dass Ändern | Platzieren Bewehrung Gruppe Bewehrungsgruppentyp (Flächenverlegung) ausgewählt ist.

3. Vergewissern Sie sich, dass Ändern | Platzieren Bewehrung Gruppe Mehrfachauswahl (Mehrere auswählen) nicht ausgewählt ist.
4. Geben Sie in der Eigenschaftenpalette einen Bewehrungstyp an.
5. Geben Sie in der Gruppe Bewehrungssatz das gewünschte Layout an.

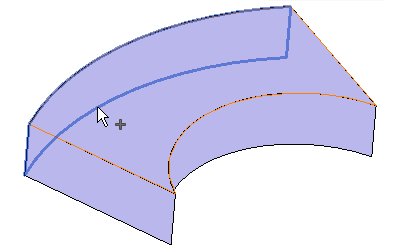

6. Wählen Sie im Zeichenbereich die Oberfläche des Elements aus, die als Basisbauteil für die Freiformbewehrung verwendet werden soll.

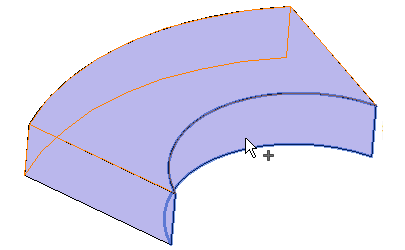

7. Wählen Sie eine Referenzoberfläche neben der Oberfläche des Basisbauteils aus, um den Anfang des Freiformbewehrungssatzes festzulegen.

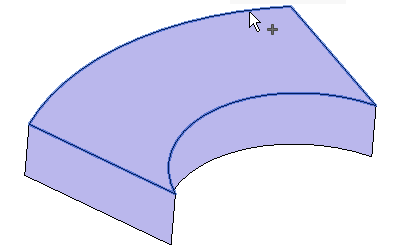

8. Wählen Sie eine Referenzoberfläche neben der Oberfläche des Basisbauteils aus, um das Ende des Freiformbewehrungssatzes festzulegen.

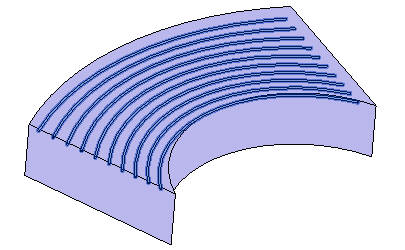

9. Die Bewehrung füllt die Oberfläche des Basisbauteils aus wie durch die Referenzebenen und vordefinierten Eigenschaften definiert.
10. Drücken Sie die Esc-Taste, oder klicken Sie auf Ändern | Platzieren Bewehrung Gruppe Modus (Abbrechen), um den Modus zum Platzieren von Freiformbewehrung zu beenden.
