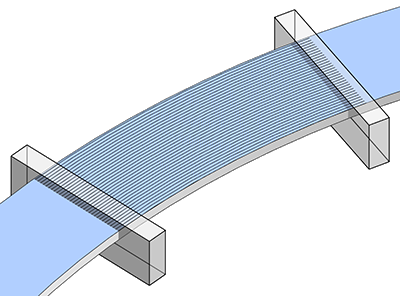

Freiformbewehrung folgt den Oberflächen unregelmäßig geformter Basisbauteile mit variabler nicht planarer Verlegung.
Um Freiformbewehrung zu platzieren, geben Sie die Referenzoberflächen am Basisbauteil und das Layout für die Bewehrungsgruppe an und definieren Bewehrungseigenschaften. Damit werden beliebige planare oder komplexe 3D-Tragwerkselemente ausgefüllt. Bei der Detaillierung des Modells bestehen einige Unterschiede zwischen Freiformbewehrung und biegeformgesteuerter Bewehrung. Freiformbewehrung verhält sich in bestimmten Situationen anders, damit die parametrische Übereinstimmung und die Geometrie des Modells erhalten bleiben.
Freiformbewehrung gehört der Kategorie Bewehrung an und weist alle dazugehörigen Eigenschaften auf. Sie können entweder einzelne Bewehrungseisen oder Gruppen mit gemeinsamen Bewehrungsattributen wie Haken, Mengen, Stablängen, Gesamtstablängen und automatischer Nummerierung erstellen. Dementsprechend können Sie Freiformbewehrung Baugruppen und Gruppen hinzufügen.
Gültige Basisbauteile für Freiformbewehrung
Freiformbewehrung kann genau wie biegeformgesteuerte Bewehrung in beliebigen Revit-Elementen platziert werden, die als Basisbauteil für Bewehrung verwendet werden können. Jede als Referenz zum Definieren der Bewehrungsgruppe oder zum Anpassen der Stabenden ausgewählte Fläche muss zu einem als Basisbauteil für Bewehrung verwendbaren Element gehören. Es ist möglich, mehrere Flächen auszuwählen, die Basisbauteilflächen müssen jedoch zum selben Tragwerkselement gehören.

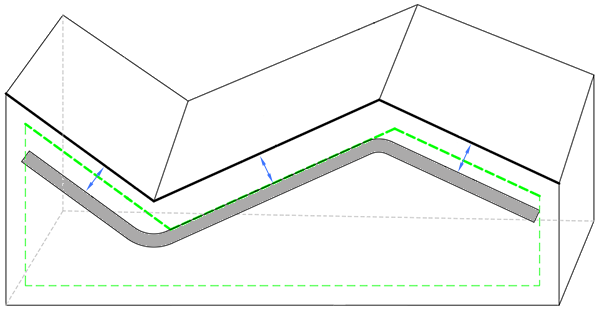

Bewehrungsüberdeckung
Wenn Sie bei Freiformbewehrung die Option Bügel für die Eigenschaft Stil wählen, können Sie die Bügelzuordnung durch den Wert für Bügel aus dem Parameter Stil ersetzen, und das Freiformelement kann entsprechend der Einstellung für den Parameter Bügelzuordnung mit der Innen- oder der Außenseite der Betonüberdeckung verbunden werden.
Abhängigkeiten
Abhängigkeiten für Freiformbewehrung legen die Geometrie jedes Bewehrungsexemplars in Bezug auf die dieses definierenden Referenzen und das Betonbasisbauteil fest und sperren diese Einstellung. Wie der Überdeckungsversatz wird auch die Geometrie von Freiformbewehrung vom Schnittpunkt der angegebenen Referenzflächen aus bestimmt und reagiert auf Änderungen an diesen Referenzen.
Durch die direkte Bearbeitung von Freiformbewehrungsexemplaren und -gruppen werden die Abhängigkeiten zum Basisbauteil aufgehoben. Dies umfasst Kopieren, Verschieben, Drehen oder Spiegeln von Bewehrung sowie das Hinzufügen der Stäbe zu Baugruppen und Gruppen. Bewehrung, deren Abhängigkeiten aufgehoben wurden, reagiert nicht mehr auf Änderungen an der Geometrie des Tragwerkselements.
, während Verkürzungen der Kurve folgen
.

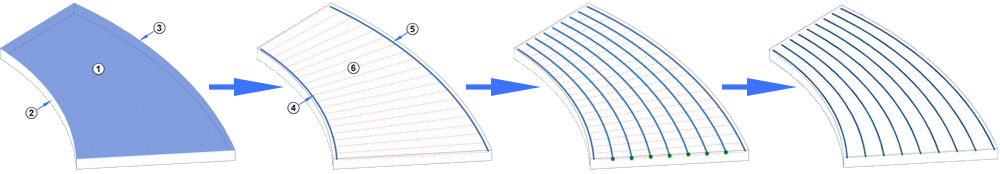

Oberflächenverteilung
mit der Basisbauteiloberfläche platziert. Als Nächstes wird der zweite Stab am Schnittpunkt der Endoberfläche
mit der Basisbauteiloberfläche platziert. Schließlich werden die übrigen Stäbe (wie im Layout der Bewehrungsgruppe angegeben) durch Interpolation
zwischen dem ersten
und dem letzten
Stab platziert.
Biegeformabstimmung
Die Biegeformabstimmung steht derzeit nicht für Freiformbewehrung zur Verfügung. Für Freiformbewehrungsexemplare gilt die Form 00 mit der Angabe Gerade belassen in den Parametern für Werkstattanweisungen.
Beschriftung
Sie können einzelne Exemplare von Freiformbewehrung mit Bewehrungsbeschriftungen und Beschriftungstext versehen, Mehrfachbewehrungs-Beschriftungen werden für Freiformbewehrung jedoch derzeit nicht unterstützt.
Verbindungsmittel
Sie können Freiformbewehrung mithilfe von Verbindungsmitteln verbinden. Auf die Enden der Bewehrung in der so hergestellten Verbindung werden darüber hinaus Endenbearbeitungen angewendet. Werden Änderungen an der Bewehrung vorgenommen, werden die Verbindungsmittel gelöscht, und die Änderungen werden nicht für die verbundenen Gruppen übernommen. Achten Sie darauf, dass die Freiformbewehrung vollständig platziert wurde, da andernfalls die Verbindungsmittel neu auf die Bewehrung angewendet werden müssen.
