Utilice la pestaña de Mandrinado del cuadro de diálogo de Propiedades del mandrinado para editar las opciones de mecanizado de figuras de mandrinado.
Prof. corte constante — Consulte Profundidad de corte.
Ángulo inserción desbaste — Introduzca el ángulo con el que la herramienta se introduce en el bloque en los movimientos de límite. Este atributo está disponible en las pasadas de desbaste cuando la opción de Comp. TNR está desactivada. En las pasadas de acabado y semiacabado, el atributo está disponible en la pestaña de Entr./sal..
Avance desde inicio — El atributo se aplica en operaciones de desbaste y acabado de cilindrado y mandrinado. Cuando se utiliza un Punto inicial, active la opción de Avance desde inicio para que el movimiento desde el punto inicial hasta el inicio de la trayectoria sea de avance.
Ángulo de entrada — Introduzca el ángulo con el que la herramienta se introduce en el bloque en los movimientos de límite. Este atributo está disponible en la pasada de desbaste si la opción de Comp. TNR está activada. En las pasadas de acabado y semiacabado, el atributo está disponible en la pestaña de Entr./sal..
Ángulo de salida — Introduzca el ángulo del movimiento de salida, medido desde la pieza en el sentido de las agujas del reloj. En la dirección de la trayectoria, el ángulo es de 0
. Perpendicular a la trayectoria, el ángulo es de 90. Este atributo está disponible cuando la opción de Comp. TNR está activada. En las pasadas de acabado y semiacabado, el atributo está disponible en la pestaña de Entr./sal..
Posición de cambio de herramienta es el punto al que se traslada la punta de la herramienta antes de un cambio de herramienta.
Contrasalidas — Seleccione entre Sin verificar, Ajustar a geometría de hta, y Eliminarlas todas.
Ángulo de retirada — Introduzca el ángulo del movimiento de salida, medido desde la pieza en el sentido de las agujas del reloj. Este atributo está disponible cuando la opción de Comp. TNR está desactivada. En las pasadas de acabado y semiacabado, el atributo está disponible en la pestaña de Entr./sal..
Longitud de retirada — La distancia que retrocede la herramienta en la línea del ángulo de retirada antes de ir al siguiente paso.

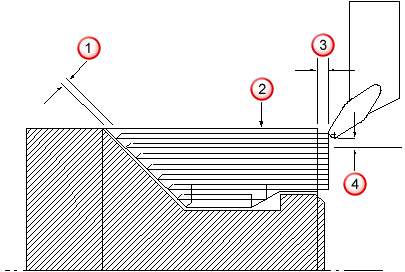

Longitud de retirada
Límite
Distancia de seguridad
Profundidad
