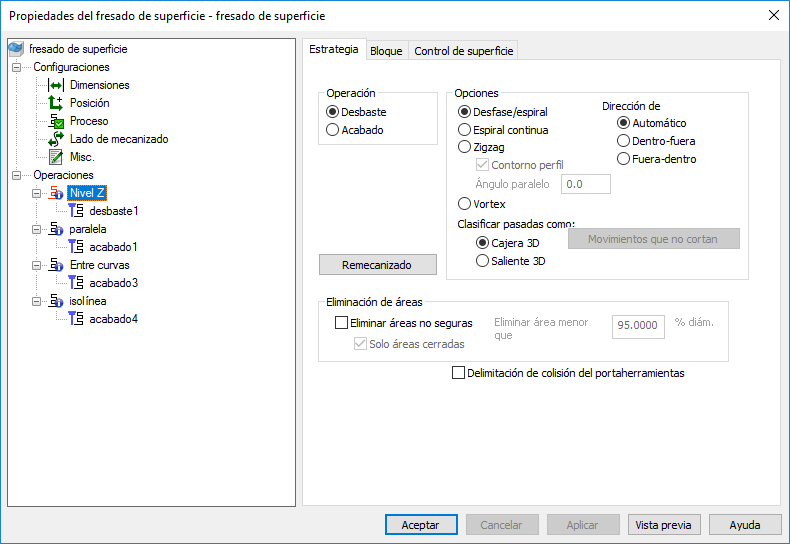

Especifique el estilo de la trayectoria de herramienta. Cuando se selecciona Zigzag, la pieza se desbasta con estilo raster y un perfilado opcional alrededor de cada pasada en Z (existe la opción de seleccionar Contorno perfil).
Puede situarse en cualquier valor entre -360 y 360 grados. Por defecto es de 0,0. Los valores positivos rotan en sentido contrario a las agujas del reloj partiendo del eje principal, mientras que los negativos lo hacen en el mismo sentido.
|
Paralela a X, Ángulo paralelo 20
|
Paralela a Y, Ángulo paralelo 20
|
- Si se asigna al ángulo un valor de 90 para una operación paralela a X, en la práctica la transforma en una operación paralela a Y.
- Si se asigna al ángulo un valor de 180, la trayectoria se corta desde el lado opuesto de la pieza. Por ejemplo, una operación paralela a X con un ángulo de 0 comienza en la menor coordenada Y. Si el ángulo es de 180, la trayectoria comienza en la mayor coordenada Y.
Espiral continua — La opción permite que la herramienta realice movimientos en espiral suaves y continuados y reduce la carga de la herramienta.
Vortex — Una trayectoria de desfase, que se mecaniza con el avance de corte especificado casi todo el tiempo. El ángulo de inserción óptimo de la herramienta nunca se excede, porque los segmentos de trayectoria difíciles se sustituyen por trocoides. Es la más indicada para las herramientas de carburo sólido.
Dirección de desfase:
- Automático — La herramienta mecaniza de fuera hacia dentro del bloque con un movimiento radial continuo. Es la opción por defecto.
- Dentro-fuera — La herramienta realiza un movimiento de carga en el bloque y mecaniza hacia fuera.
- Fuera-dentro — La herramienta mecaniza de fuera hacia dentro del bloque. La herramienta sigue el contorno de las superficies y mecaniza las secciones grandes al final.
Movimientos que no cortan — Haga clic en este botón para abrir el cuadro de diálogo de Mvtos que no cortan en Vortex, que permite configurar si se retrocede y se aumenta el avance en los movimientos que no cortan de las trayectorias Vortex.
Remecanizado — Haga clic en el botón para abrir el cuadro de diálogo de Opciones de remecanizado en desbaste de nivel Z.
Eliminación de áreas
Eliminar áreas no seguras — Los segmentos pequeños de trayectoria de herramienta se eliminan para prevenir los daños a la herramienta cuando se utilizan herramientas de corte no centradas. En el mecanizado del interior de cajeras pequeñas, la eliminación de los segmentos pequeños hace que la parte inferior central, que no corta, de la herramienta no golpee el material que no se mecaniza. La eliminación de segmentos no seguros descarta el mecanizando de zonas reducidas con movimientos pequeños de la herramienta.
Eliminar área menor que — Se eliminan los segmentos que sean más pequeños que el porcentaje introducido del diámetro de la herramienta, a no ser que rodeen una figura de saliente.
Solo áreas cerradas — Seleccione esta opción para eliminar segmentos, en áreas cerradas, más pequeños que el valor del Umbral.
Delimitación de colisión del portaherramientas — Delimita la trayectoria donde se produce la colisión del portaherramientas o la caña con una superficie de la pieza, una superficie a verificar o el bloque sin mecanizar. Cuando están seleccionados, los atributos de Dist. seg. portahtas y Dist. seg. caña aparecen en la pestaña de Fresado de la operación.
Ejemplo de eliminación de áreas de desbaste de nivel Z:

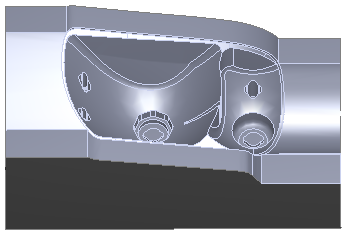

Esta moldura de faro tiene un par de cavidades que se abren paso hasta dos cajeras de tamaño muy reducido:

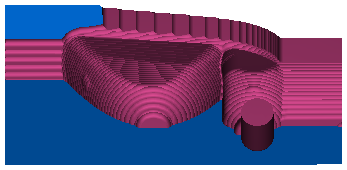

En esta vista de corte de una simulación 3D la opción de Eliminar áreas no seguras está sin seleccionar:
El fondo de las cajeras es un poco mayor que el diámetro de herramienta y esta apenas se mueve en estas zonas. La zona de corte no centrada de la herramienta no puede cortar el material en el fondo de las cajeras.

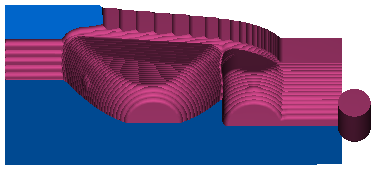

En esta simulación la opción de Eliminar áreas no seguras está seleccionada y a Eliminar área menor que se le asigna un 80% del diámetro de herramienta:
Las dos zonas pequeñas de cajera se eliminan de la trayectoria. De esta forma se protege la herramienta y se evitan posibles daños.
