Nota: Las opciones disponibles dependen del tipo de operación.
El Tipo de paso lateral controla el tipo de movimiento de transición introducido entre trayectorias de herramienta. Las opciones son:
- Directo: La herramienta se mueve en línea recta hacia la siguiente posición. La herramienta puede moverse en los 3 ejes. Esta figura ilustra un movimiento de paso lateral directo sobre una figura de superficie plana.
- Arco: Únicamente para desbaste en Z, la herramienta intenta conectarse a la siguiente posición con un arco. (Si no es posible, se utiliza un arco y varias líneas tangenciales). Para desbaste en Z, únicamente se aplica Directo y Arco.
- Paso escalonado: La herramienta se desplaza hacia arriba en Z y luego lateralmente en X e Y.

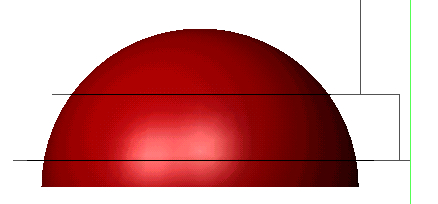

Esta imagen representa un movimiento de transición de Paso escalonado sobre una superficie esférica.

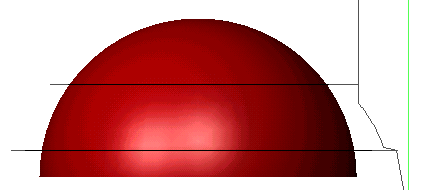

Esta imagen presenta la misma figura de superficie utilizando un paso lateral Directo.
- Bucle: La herramienta realiza un movimiento en arco para salir de una de las trayectorias de herramienta y otro para entrar en la siguiente trayectoria. Estas transiciones son programadas en realidad para movimientos lineales y pueden mover los tres ejes. Esta imagen representa un movimiento en bucle sobre una figura de superficie plana.
