Adición de calcos subyacentes DWG

En AutoCAD (u otro programa de CAD que genere un formato de archivo DWG), se puede crear un dibujo 2D de un layout de suelo de fábrica que muestre todos los componentes y el personal de la fábrica en sus ubicaciones correctas. Con el comando Añadir calco subyacente DWG es posible insertar el dibujo bajo el suelo de la fábrica en Inventor Factory a fin de que sirva como guía de forzado en la colocación precisa de componentes de fábrica 3D.

Después de la colocación, haga clic con el botón derecho en el nodo del calco subyacente DWG en el navegador de modelo para visualizar un menú contextual que permite recortar o cambiar los parámetros de visibilidad de capa.

Archivos de calco subyacente DWG

1. Seleccione el archivo Ficha Factory panel Layout Añadir capa subyacente DWG para mostrar el cuadro de diálogo Seleccionar archivo DWG.
2. Si trabaja con Autodesk Vault, haga clic en Ficha Factory panel Layout Añadir calco subyacente DWG desde Vault .
   Nota: Esta opción solo está disponible si Vault Client está instalado.
3. Vaya a la carpeta que contiene el archivo DWG que desea usar como calco subyacente.
4. Seleccione el archivo y haga clic en Abrir.
5. Puede activar o desactivar la visibilidad de las capas definidas en el dibujo 2D en la configuración de Visibilidad de capa del menú contextual. El dibujo se actualiza para reflejar los cambios realizados en la visibilidad de capa.
6. El dibujo 2D es ahora un calco subyacente en el suelo de la fábrica con el origen de la base 0,0 del dibujo que coincide con el origen del suelo de fábrica 0,0. El suelo se ajusta automáticamente para adaptarse al tamaño del calco subyacente del dibujo.
7. El nodo de calco subyacente DWG se representa en el navegador con este icono . Su nombre es idéntico al nombre del dibujo 2D original.
8. Haga clic en Superior en ViewCube en la parte superior derecha de la ventana gráfica para obtener una vista en planta (superior) del layout de la fábrica.
9. En la cinta de opciones, seleccione Ficha Factory panel Opciones Tipos de forzado . Se muestra un menú desplegable.
10. Seleccione la casilla de verificación Forzar a calco subyacente DWG en el menú desplegable. Ahora puede colocar componentes 3D de Factory en las áreas designadas del diseño 2D. Los componentes se pueden forzar a puntos finales, puntos medios y a lo largo de una entidad.
11. Utilice los comandos Alinear y Definir superficie de apoyo del panel Relaciones, si es necesario, para facilitar la orientación correcta de los componentes.

Control de la visibilidad de las capas DWG

Puede activar o desactivar la visibilidad de las capas definidas en el dibujo 2D.

Puede volver al cuadro de diálogo Parámetros de capa en cualquier momento si desea cambiar el estado activado/desactivado de cualquiera de las capas.

1. En el navegador, busque el nodo de calco subyacente DWG. Su nombre es idéntico al nombre del dibujo 2D original.
2. Haga clic con el botón derecho en el nodo de calco subyacente DWG y seleccione Visibilidad de capa en el menú contextual emergente.
3. Aparece el cuadro de diálogo Visibilidad de capa con una lista de todas las capas definidas en el calco subyacente DWG.
4. Una casilla de verificación situada a la izquierda de cada capa indica que la capa está visible en el calco subyacente DWG. Active o desactive la visibilidad del calco subyacente DWG al seleccionar o anular la selección de las capas en la lista.

Recorte los calcos subyacentes DWG

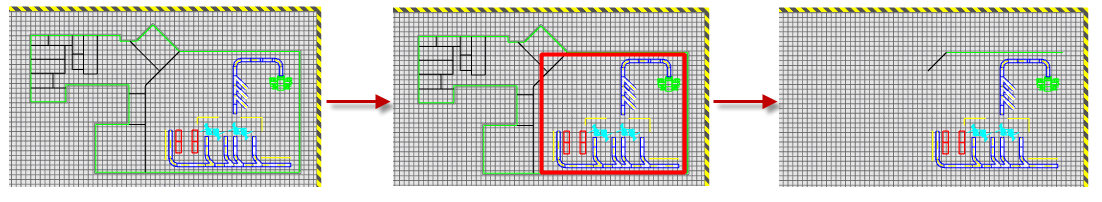

Puede recortar y eliminar las partes no deseadas de un calco subyacente DWG mediante el comando Recortar. El recorte elimina las áreas no deseadas de un calco subyacente y conserva solo la parte contenida dentro dos esquinas en diagonal.

1. En el navegador, busque el nodo de calco subyacente DWG. Su nombre es idéntico al nombre del dibujo 2D original.
2. Haga clic con el botón derecho en el nodo de calco subyacente DWG y seleccione Recortar en el menú contextual emergente.
3. Aparece un glifo de conjunto de selecciones de ventana en la ventana gráfica. Elija dos esquinas en diagonal que abarquen completamente los objetos que desea incluir en el área recortada. Al seleccionar las esquinas, la ventana rectangular aparece en rojo.
4. Después de seleccionar la segunda esquina diagonal, haga clic con el botón derecho y seleccione Aceptar en el menú contextual emergente para crear el recorte y finalizar el comando. Se recortan las partes del calco subyacente fuera de las dos esquinas diagonales.

Nota: Esta acción se puede deshacer con el atajo de comando Ctrl + Z.

Apertura de un calco subyacente en AutoCAD

Puede haber ocasiones, después de colocar un calco subyacente DWG en un layout de la fábrica, en que desee realizar otras revisiones en el archivo DWG original. Puede iniciar AutoCAD y abrir el dibujo desde Inventor fácilmente usando el comando Abrir en AutoCAD. (AutoCAD, AutoCAD Architecture y AutoCAD Mechanical son compatibles).

1. En el navegador, busque el nodo de calco subyacente DWG. Su nombre es idéntico al nombre del dibujo 2D original.
2. Haga clic con el botón derecho en el nodo del calco subyacente DWG y seleccione Abrir en AutoCAD en el menú contextual emergente.
3. Se inicia el tipo de AutoCAD abierto más recientemente y el calco subyacente aparece en la ventana de gráficos de AutoCAD. Realice revisiones según sea necesario y guarde el archivo DWG.
4. Vuelva a Inventor. El icono del navegador para el nodo indica que el dibujo original se ha revisado y el calco subyacente DWG requiere una actualización de ensamblaje.
5. Los gráficos DWG originales se suprimen y el archivo DWG revisado se vuelve a superponer sobre el suelo de la fábrica.
6. Los cambios realizados en la posición X o Y del dibujo, el ángulo o la escala se conservan en el calco subyacente actualizado.

Suprimir los calcos subyacentes DWG

Un calco subyacente de dibujo se puede suprimir en cualquier momento.

1. En el navegador, busque el nodo de calco subyacente DWG. Su nombre es idéntico al nombre del dibujo 2D original.
2. Haga clic con el botón derecho en el nodo de calco subyacente DWG y seleccione Suprimir en el menú contextual.
3. El calco subyacente del dibujo se suprime. Sin embargo, las imágenes previamente forzadas al calco subyacente se conservan en el ensamblaje.
