Acerca de la preparación de un ensamblaje de Inventor como contenido de BIM

Como fabricante de productos que se utilizan en el sector de la arquitectura, la ingeniería y la construcción, puede generar modelos compatibles con los requisitos de BIM.

Los usuarios del software BIM, como Autodesk Revit, esperan utilizar los modelos simplificados recibidos.

Autodesk Inventor y Autodesk Configurator 360 (C360) funcionan de forma conjunta para respaldar sus esfuerzos en conseguir contenido compatible con BIM y proporcionar el contenido a través de una interfaz web de fácil uso.

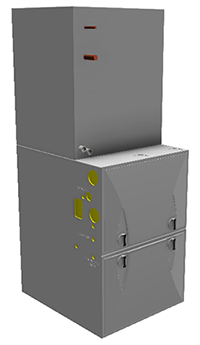

Utiliza Autodesk Inventor para crear el modelo con todo detalle y, a continuación, para preparar la representación de BIM que se utiliza para el modelo simplificado.

C360 se utiliza para publicar modelos en Internet, donde los usuarios de arquitectura, ingeniería y construcción pueden ver el modelo detallado, configurarlo según corresponda y descargar el modelo simplificado en un formato que pueden utilizar en Revit o en otro software de BIM.

Preparación del ensamblaje de Inventor

1. Cree un modelo de producto de Inventor configurable y completamente detallado.

   Recomendaciones:

   1. Cree un modelo con reglas mediante iLogic. Las reglas de iLogic pueden regirse por parámetros y estos pueden estar limitados a valores o rangos específicos.
   2. Utilice una "forma" de iLogic simple para controlar los parámetros visibles para el usuario de arquitectura, ingeniería y construcción.

      Para obtener más información acerca de iLogic, consulte

      1. Acerca de las funciones de iLogic
      2. Acerca de las reglas y formas de iLogic
      3. Acerca de las funciones de reglas de iLogic
      4. Cuadro de diálogo Editor de formas
2. Simplifique el modelo creando un sustituto de contorno simplificado que incluya únicamente el contenido que va a ser visible en el modelo de BIM exportado. Debería ocultar los componentes con alguna de las siguientes características:
   1. No son visibles para consumidores, es decir, usuarios de Revit, arquitectos, etc.
   2. Representan la propiedad intelectual
   3. No contribuye de forma significativa a la presentación visual, por ejemplo, piezas pequeñas como cierres y otros, en los que no se indica necesariamente el tamaño, la función, etc.
   4. Si lo desea, puede simplificar el resto de componentes eliminando operaciones y espacios vacíos internos.
   5. Cambie el nombre del sustituto de contorno simplificado de nivel superior a "BIM". C360 requiere que el sustituto se denomine "BIM", ya que lo utiliza para realizar la exportación.
      Nota: La representación de vista de diseño principal se muestra en C360. El sustituto de BIM se usa al realizar una exportación a un formato BIM. De esta forma presenta el modelo detallado al usuario de arquitectura, ingeniería y construcción, pero permite a dicho usuario exportar y utilizar el modelo simplificado.
3. Utilice las herramientas de conector de MEP del entorno de contenido de BIM de Inventor para añadir los conectores de BIM que necesite. Para obtener más información, consulte:
   1. Conector de bandeja de cables
   2. Conector de conducción
   3. Conector eléctrico
   4. Conector de tubería
   5. Conector de conducto
4. Use la exportación de componentes de construcción para:
   1. Añada metadatos de BIM para su producto. Inventor proporciona acceso a:
      1. Una lista OmniClass de Revit en la que se puede buscar, de forma que puede especificar el producto en términos Revit.
      2. Las propiedades del modelo que quizás desee exportar.

         1. Recomendado: cree una iProperty denominada "RevitFamilyTypeName". El valor se utilizará como nombre del tipo de familia de Revit. El valor de esta propiedad puede ser una cadena estática o se puede asignar mediante programación con una regla de iLogic para que sea exclusivo para los valores de parámetros proporcionados.

   2. Especifique la orientación del modelo y el punto de inserción.
   3. Haga clic en "Aplicar cambios" en la parte inferior del cuadro de diálogo Exportar componentes de construcción para guardar los cambios sin crear un nuevo archivo de BIM.

Acerca de Configurator 360

Cuando el modelo esté preparado para C360, con el modelo abierto en Inventor, haga clic en Cargar en Configurator 360 en la ficha Autodesk 360.

Nota: C360 requiere una suscripción. Si no dispone de una, se le preguntará si desea iniciar la versión de prueba. O bien, si otra persona es el administrador de C360, el modelo se puede comprimir y cargar a través de la interfaz web de C360.

Para obtener más información sobre Configurator 360 e Inventor:

1. Acerca de Configurator 360 y Autodesk Inventor
2. Preparación del modelo antes de cargarlo en Configurator 360
3. Carga de Autodesk Inventor a Configurator 360

Para obtener más información sobre los siguientes pasos, consulte los temas de ayuda de Configurator 360:

1. Trabajo con contenido de BIM a petición
2. Configuración del modelo de usuario final

¿Qué es OmniClass?

"El sistema de clasificación de construcción (conocido como OmniClass™ u OCCS) es un sistema de clasificación para el sector de la construcción. OmniClass es útil para muchas aplicaciones, desde la organización de materiales de una biblioteca, documentación del producto y la información del proyecto, hasta proporcionar una estructura de clasificación para bases de datos electrónicas".

Para obtener más información sobre OmniClass, vaya a www.omniclass.org
