Trabajo con iFeatures

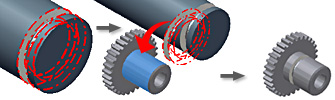

Cree una iFeature a partir de una iPart o de un conjunto de operaciones y especifique la geometría que se utiliza para colocarlo en una pieza. Es posible editar archivos iFeature, iFeatures insertadas y bocetos de iFeature.

Creación de una iFeature

1. En la cinta de opciones, haga clic en la ficha Administrar panel Crear Extraer iFeature .
2. En el modelo o en el navegador, seleccione una o más operaciones que desee extraer.
3. En el cuadro de diálogo Extraer iFeature, utilice las flechas para añadir los parámetros de boceto del cuadro Operaciones seleccionadas al cuadro Parámetro de tamaño (o eliminarlos de él). La primera operación de boceto que aparezca es la operación base, que se utiliza para situar la iFeature insertada.
4. Si lo desea, defina el tipo a iFeature estándar o iFeature de punzonado de chapa. Una iFeature de chapa requiere un único punto de boceto de marca de centro en el boceto de operaciones. Además, puede seleccionar la opción Desplegar en desarrollo para iFeatures que se pueden desplegar.
5. Haga doble clic en los nombres de parámetro en el árbol de operaciones o la ventana de parámetros para asignarles nombres descriptivos.
   • Nombre. Aparece en el navegador cuando se inserte la iFeature.
   • Valor. El valor actual es el valor por defecto. El parámetro Límite restringe el nuevo valor.
   • Límite. Un menú desplegable que permite restringir las entradas del cuadro Valor y tiene tres opciones:
     • Ninguna. No se aplica ninguna restricción en el valor de parámetro.
     • Rango. Permite especificar valores mínimo y máximo, incluidos los símbolos menor que, igual a e infinito. En el campo Mínimo, los valores negativos permiten que el elemento de diseño iFeature insertado cambie la posición o dirección de profundidad de una curva de boceto en relación a una arista.
     • Lista. Permite mostrar los valores que se pegan del portapapeles o se introducen.
   • Mensaje. Permite mostrar el texto que se introduzca en un cuadro de diálogo cuando se inserte la iFeature en una pieza.
6. En la lista Posición de geometría, haga doble clic en los valores de Nombre y Mensaje para proporcionar un nombre descriptivo a la operación e instrucciones para situar la iFeature cuando se inserte en el archivo de pieza. Por ejemplo, Plano de perfil 3 (nombre) y Designar plano de perfil (mensaje).
7. Si lo desea, cree un boceto para representar la iFeature y, a continuación, utilice Seleccionar boceto para crear una representación simplificada de la operación.
8. Guarde el elemento de diseño iFeature con un nombre exclusivo.

Mostrar cómo se crea una iFeature

Edición de archivos o bocetos de iFeature

1. Abra un archivo de iFeature y, en la cinta de opciones, haga clic en ficha iFeature panel iFeature Editar iFeature.
2. En el cuadro de diálogo Editar iFeature, utilice las flechas para añadir los parámetros de boceto del cuadro Operaciones seleccionadas al cuadro Parámetro de tamaño (o eliminarlos de él. La primera operación de boceto que aparezca es la operación base, que se utiliza para situar la iFeature insertada.
3. Haga doble clic en los nombres de parámetro en el árbol de operaciones o la ventana de parámetros para asignarles nombres descriptivos.
   • Nombre. Aparece en el navegador cuando se inserte la iFeature.
   • Valor. El valor actual es el valor por defecto. El parámetro Límite restringe el nuevo valor.
   • Límite. Un menú desplegable que permite restringir las entradas del cuadro Valor y tiene tres opciones:
     • Ninguna. No se aplica ninguna restricción en el valor de parámetro.
     • Rango. Permite especificar valores mínimo y máximo, incluidos los símbolos menor que, igual a e infinito. En el campo Mínimo, los valores negativos permiten que el elemento de diseño iFeature insertado cambie la posición o dirección de profundidad de una curva de boceto en relación a una arista.
     • Lista. Permite mostrar los valores que se pegan del portapapeles o se introducen.
   • Mensaje. Permite mostrar el texto que se introduzca en un cuadro de diálogo cuando se inserte la iFeature en una pieza.
4. En la lista Posición de geometría, haga doble clic en los valores de Nombre y Mensaje para proporcionar un nombre descriptivo a la operación e instrucciones para situar la iFeature cuando se inserte en el archivo de pieza.
5. En el navegador, haga clic con el botón derecho del ratón la iFeature y añada una o más iProperties personalizadas. Las propiedades personalizadas se añaden a la ficha de propiedades personalizadas del archivo de pieza que utiliza la iFeature. Haga clic en aplicar.

Cambio de nombre de un elemento de diseño iFeature

1. En el cuadro de diálogo Extraer iFeature, en la operación árbol, haga clic con el botón derecho en el nivel superior.
2. En la casilla de edición, escriba un nombre nuevo para la operación. El nuevo nombre aparecerá en el navegador cuando inserte el elemento de diseño iFeature, pero no cambiará su nombre de archivo guardado.
Nota: No utilice espacios ni ningún otro carácter especial en nombres de operación. Para facilitar el uso de elementos de diseño iFeature, asigne nombres similares al archivo iFeature (.ide) y al elemento de diseño iFeature.

Edición de una iFeature predefinida

1. En el navegador, pulse con el botón derecho del ratón el elemento de diseño iFeature y, después, haga clic en la opción Editar iFeature.
2. Pulse Posición y, a continuación, haga clic en una cara nueva o un plano de trabajo para cambiar la posición del iFeature.
3. Para cambiar los valores de los parámetros, pulse en la fila y, a continuación, especifique un nuevo valor.
4. Para reorientar el sistema de coordenadas, haga clic en el símbolo Desplazar sistema de coordenadas y desplace o gire la iFeature.

Nota: No es posible añadir o suprimir geometrías o parámetros.
