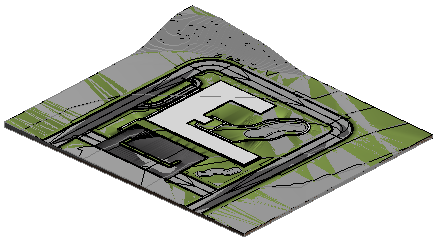

La vista muestra dos superficies topográficas

Puede utilizar Site Designer para definir la superficie topográfica base; ahora el plano de emplazamiento (u otra vista) contiene dos versiones de la superficie topográfica.

Problema: la herramienta Set Base Toposurface crea una copia de la superficie topográfica existente en el modelo de Revit. La superficie topográfica existente se asigna a la fase Existing. La nueva superficie topográfica se asigna a la fase New Construction. La vista visualiza ambas superficies topográficas, lo cual puede generar gráficos incoherentes y otros resultados imprevistos.

Nota: Las fases Existing y New Construction son valores por defecto que se suministran con el software. Es posible que su organización utilice otros nombres para las fases.

Solución: no suprima ninguna superficie topográfica del modelo.

Para ver únicamente la superficie topográfica nueva, cambie el filtro de fases a Mostrar nuevo como se indica a continuación:

1. En el Navegador de proyectos, seleccione la etiqueta de vista para visualizar sus propiedades en la paleta Propiedades.
2. En Filtro de fases, seleccione Mostrar nuevo.

Este cambio asegura que la superficie topográfica nueva aparezca en la vista. Repita este proceso para otras vistas en las que desee ver la superficie topográfica propuesta y sus elementos de emplazamiento.
