Exportar perfiles personalizados como dinámicos

Obtenga información sobre cómo exportar familias personalizadas sin la asignación manual de perfiles, mediante la opción en el cuadro de diálogo Configuración.

A partir de la versión 2018, Advance Steel Revit Extension puede exportar perfiles personalizados (no estándar) como perfiles dinámicos. Esta función no afecta a la transferencia de las familias de armazón de acero estructural estándar.

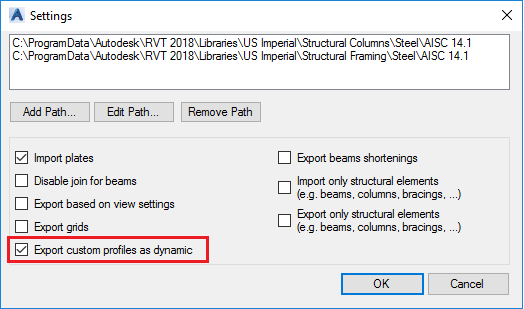

Esta opción está disponible en el cuadro de diálogo Configuración:

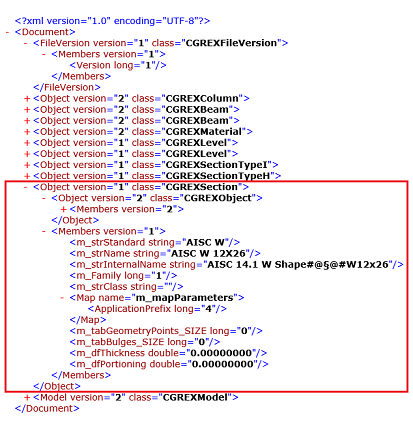

La casilla no está seleccionada	Mantiene el comportamiento de las versiones anteriores del complemento: los perfiles personalizados se transfieren según las tablas de asignación de perfiles. Los perfiles personalizados exportados se almacenan en el archivo .smlx, en CGREXSection:

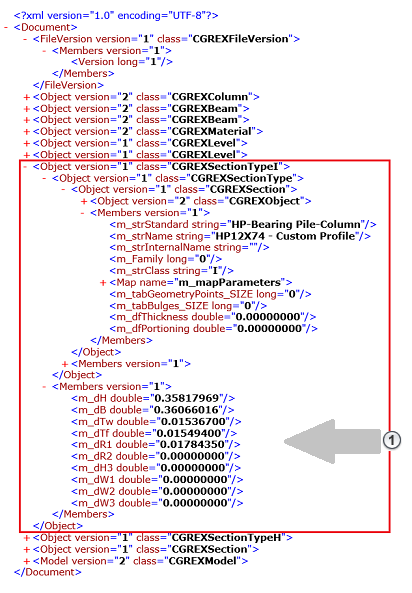

La casilla está seleccionada	Los perfiles personalizados se exportan automáticamente como perfiles dinámicos, sin necesidad de asignar. Los perfiles personalizados exportados se almacenan en el archivo .smlx, en CGREXSectionType: - Parámetros de forma de sección.

El archivo .smlx almacena los parámetros de forma de sección según el tipo de sección. Se admiten los tipos siguientes:

Tipo	Descripción
C	Canal conformado en frío
CEx	Canal con conformado en frío
F	Plano
H	Sección hueca rectangular
I	Forma I
IAsym	Forma I asimétrica
LA	Ángulo conformado en frío
LZ	Sección en Z conformado en frío
R	Secciones huecas circulares (tubería)
S	Barras redondeadas
T	Tes
U	Canal
W	Ángulo

Transferencia de perfiles dinámicos entre Revit y Advance Steel

Al exportar perfiles personalizados como perfiles dinámicos a .smlx:

1. En el cuadro de diálogo Configuración, marque la casilla Exportar perfiles personalizados como dinámicos.
2. Si el perfil de acero forma parte de una familia de armazón de acero estructural estándar (tiene una clave de nombre de familia y una clave de nombre de sección), el proceso de exportación transferirá ese perfil como estándar. Consulte Asignación de secciones basado en familias de Revit.
3. Si el perfil de acero no forma parte de una familia de armazón de acero estructural estándar, la extensión lo intentará exportar como perfil dinámico.
4. Si el perfil no se puede exportar como dinámico (si la sección no se ha exportado, por ejemplo), se utiliza la asignación de reglas de expresión.
5. Si el perfil no se puede exportar de ningún modo, los nombres de familia y de perfil se escriben dentro del archivo .smlx.

Nota:

• Si no se selecciona la opción Exportar perfiles personalizados como dinámicos, se omite el paso 2 y el comportamiento es idéntico al de las versiones anteriores del software.
• Si modifica un perfil de una familia de armazón de acero estructural estándar y lo exporta con la opción seleccionada, el perfil se importará mediante el mecanismo de familias de armazón de acero estructural estándar: en este caso, no se transferirán las modificaciones efectuadas en este elemento.
• Si el elemento que utiliza una familia personalizada no se puede exportar como perfil dinámico, se exportará con el mecanismo de asignación, basado en las reglas de expresión GTCMapping.mdb: en este caso, no se transferirán las modificaciones efectuadas en este elemento.

Al importar un archivo .smlx en Revit:

1. Las secciones estándar se transfieren mediante las familias de armazón de acero estructural estándar y después mediante el sistema de asignación de reglas de expresión. Si el perfil no se puede importar, aparece el cuadro de diálogo de asignación manual.
2. Las secciones dinámicas se transfieren automáticamente mediante la familia de plantillas para cada tipo de sección.

Nota: Al importar un perfil dinámico en Revit, si un tipo y una familia personalizados clásicos se cargan en Revit, el perfil dinámico se importará mediante esa familia. Únicamente después de este paso, Advance Steel Revit Extension instala las familias. Dichas familias se instalan en C:\Archivos de programa\Autodesk\Autodesk Advance Steel 2018 Extension for Autodesk Revit\Family Templates, en las carpetas Vigas y Columnas.

Al importar un archivo .smlx en Advance Steel: los perfiles dinámicos se transfieren a Advance Steel y se guardan dentro del modelo. No se crean entradas dentro de AstorProfiles.mdf. No puede modificar la forma de sección de los perfiles dinámicos ni crear un perfil de este tipo desde cero. El único modo de tener una sección dinámica dentro de Advance Steel es importarla de Revit.

Sincronización de perfiles dinámicos

Los perfiles dinámicos solo se comparan para cambios de tipos de sección. Estas modificaciones son las únicas que se pueden sincronizar para perfiles dinámicos.

Nota: Es aconsejable efectuar la sincronización con las mismas opciones del cuadro de diálogo Configuración. Si el archivo .smlx se ha creado con la opción Exportar perfiles personalizados como dinámicos, al sincronizarlo, asegúrese de que esta opción esté seleccionada y viceversa, si la opción no estaba seleccionada, así debe mantenerse durante la sincronización. Si no se respeta esta condición, aparecerá un mensaje de advertencia al cargar el archivo .smlx en el cuadro de diálogo Sincronización. También se creará un archivo de registro en la misma ubicación que el modelo que contendrá los ID de GTC que no se pudieron sincronizar. La sincronización no tiene lugar porque resulta imposible comparar un perfil personalizado clásico con uno dinámico. Si continúa el proceso de sincronización sin respetar la condición, pueden aparecer más líneas modificadas en el cuadro de diálogo Sincronización.

Asimismo, el cuadro de diálogo Sincronización mostrará muchas líneas de posición modificada. Esto se debe al hecho de que los perfiles dinámicos siempre se importan con el eje del sistema en el centro de la forma.
