Utilisation d'Autodesk Revit pour la modélisation, 3ds Max pour le rendu

Ce didacticiel est destiné à ceux qui souhaitent travailler sur des conceptions réalisées dans Autodesk Revit pour y ajouter des effets de rendu professionnels dans 3ds Max.

Pour le partager avec 3ds Max, vous pouvez exporter des données Revit sous forme de fichier FBX. Ce format est préférable à d'autres (tels que DWG), car il peut inclure des métadonnées de la scène ainsi que les informations relatives à la géométrie, aux matériaux et à l'éclairage.

Dans 3ds Max, vous pouvez soit importer le fichier FBX, soit utiliser le Gestionnaire de liaison des fichiers pour conserver un lien actif avec le projet dans Revit. Cela vous donne la possibilité de mettre à jour la scène dans 3ds Max après l'avoir créée dans Revit. Ce didacticiel décrit la méthode de liaison de fichier.

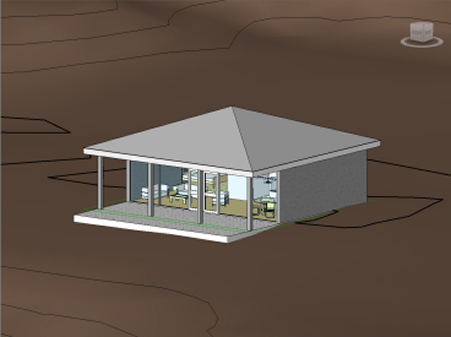

La maison en bord de plage dans une vue de Revit

Dans 3ds Max, vous pouvez utiliser des matériaux, des outils d'éclairage et des caméras pour créer des rendus photoréalistes basés sur le modèle de Revit.

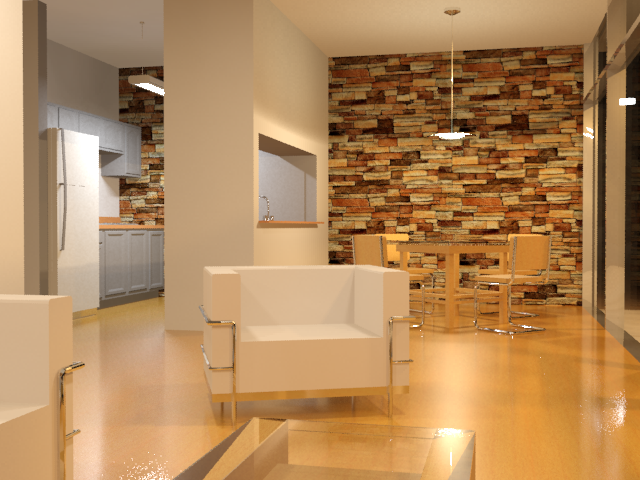

Rendu de l'intérieur de la maison en bord de plage dans 3ds Max

Dans ce didacticiel, vous apprendrez à effectuer les opérations suivantes :

• Préparer des fichiers de scène créés dans Autodesk Revit pour les exporter vers 3ds Max.
• Liez le fichier FBX Revit à 3ds Max, réalisez des tests de rendu et effectuez les réglages nécessaires.
• Ajouter un Portail ciel pour améliorer l'illumination en lumière du jour à l'intérieur d'une structure délimitée.
• Modifier la scène dans Revit et voir les résultats dans 3ds Max.
• Utiliser l'arborescence du projet pour organiser les objets créés dans Revit.
• Modifier les propriétés des objets Revit dans 3ds Max.

Niveau : intermédiaire

Durée de la session: 1 heure et demie

Remarque : Le temps de réalisation estimé ne prend pas en compte le temps nécessaire pour effectuer le rendu des images des scènes que vous développez dans ce didacticiel.

Préparation à ce didacticiel

• Si vous n'avez pas encore téléchargé les fichiers du didacticiel (scènes MAX et autres archives), téléchargez-les maintenant et décompressez-les dans un dossier de projet nommé \Didacticiels Autodesk 3ds Max 2018. Consultez l'emplacement des fichiers des didacticiels.
• Cliquez sur le menu Fichier > Spécifier le dossier du projet et définissez le projet actuel sur Didacticiels Autodesk 3ds Max 2018.
