L'insertion de notes d'identification permet d'annoter de façon cohérente différents types de dessins dans un jeu de documents de construction afin d'identifier les matériaux de construction ou de fournir des instructions ou des explications bien précises. Les notes d'identification sont insérées dans AutoCAD Architecture à l'aide d'un outil flexible prévu spécialement à cet effet. Comme ces notes d'identification sont liées à une base de données, vous pouvez effectuer des changements globaux ou individuels. Le programme gère aussi bien les notes d'identification de référence (les identificateurs de note correspondent à une section dans une spécification et peuvent donc apparaître sur différents dessins) que les notes d'identification de feuille (les identificateurs de note sont numérotés de façon séquentielle pour chaque dessin). AutoCAD Architecture intègre un jeu de notes d'identification prédéfinies pour ses composants de détail par défaut de taille donnée et pour les objets architecturaux représentant des assemblages de plusieurs composants (un mur de style CMU 8", par exemple). Lorsque aucune note d'identification n'est prédéfinie, vous avez la possibilité de configurer un outil contenant un champ de note d'identification.

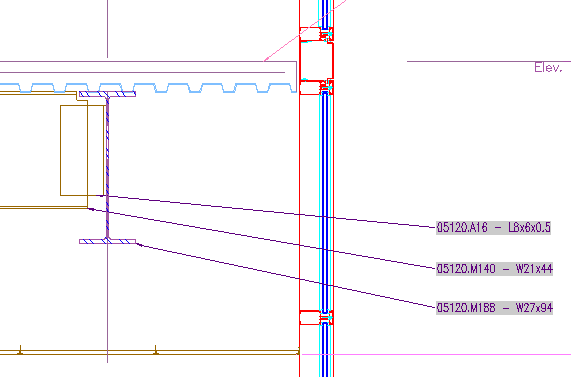

Note d'identification avec champ
Les champs de note d'identification disponibles dans AutoCAD Architecture sont :
- Identificateur de référence uniquement
- Note de référence uniquement
- Identificateur et note de référence
- Identificateur de feuille uniquement
- Note de feuille uniquement
- Identificateur et note de feuille
Vous avez également la possibilité d'insérer des champs de note d'identification sous forme de marques de réservation. Celles-ci sont renseignées lorsqu'elles sont associées à des objets de construction.
