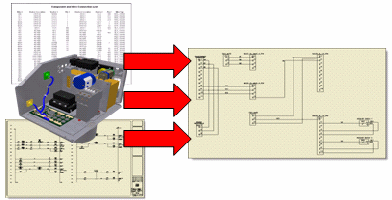

Après une exportation XML depuis Autodesk Inventor Professional (AIP) vers AutoCAD Electrical, vous pouvez afficher la liste des connecteurs définis dans le fichier d'exportation, puis placer les connecteurs de votre choix dans un fichier de dessin 2D. Une fois les connecteurs insérés dans le dessin, cliquez sur Fil dans la boîte de dialogue Sélection du connecteur pour intégrer les connexions de fils pour tous les composants du fichier de dessin. AutoCAD Electrical analyse les données du fichier pour déterminer la provenance et la destination des fils. Une fois les informations de câblage définies, les fils sont routés en évitant soigneusement la géométrie existante du dessin. L'outil d'insertion de fils trouve le meilleur itinéraire possible en limitant au maximum le nombre de boucles pour minimiser l'utilisation de pointeurs de jeu. Le fil est connecté de manière appropriée sur la représentation du connecteur.
A l'insertion des fils, les types de fils du fichier XML sont appliqués au calque de fils du dessin AutoCAD Electrical. Par ailleurs, les numéros d'équipotentielles et les symboles de repère de câble sont insérés dans le dessin. Les numéros d'équipotentielles sont insérés conformément à ce que prévoit le dessin (au-dessus du fil, dans la lignée du fil ou sous le fil). Le premier symbole de repère de câble répertorié dans le fichier XML est inséré en tant que père et les suivants de même identificateur de référence (repère de câble) sont insérés en tant que fils.
Certains noms de propriété de fil Autodesk Inventor Professional doivent être conservés dans AutoCAD Electrical. Vous devez vous assurer que vos noms d'en-tête de colonne (définis dans la boîte de dialogue Renommer les colonnes utilisateur) correspondent aux noms de propriété contenus dans le fichier d'exportation Autodesk Inventor Professional (définis dans la boîte de dialogue Propriétés personnalisées d'Autodesk Inventor). Par exemple, la propriété TAILLE DU NOYAU est associée à une colonne utilisateur de la boîte de dialogue Créer/Modifier un type de fil s'il existe un en-tête de colonne "TAILLE DU NOYAU". Si la correspondance n'existe pas, les données ne sont pas conservées dans votre fichier de dessin AutoCAD Electrical.
Propriétés Autodesk Inventor Professional mises en correspondance avec des attributs AutoCAD Electrical
Il y a quatre types d'entités d'assemblage Autodesk Inventor Professional qui reçoivent des propriétés générales et personnalisées : les occurrences de composant, les occurrences de fil (provenance/destination), les occurrences de câble, et les occurrences d'épissure.
|
Nom de la propriété |
Type de propriété AIP |
Description |
|
Propriétés des composants |
||
|
REFDES de connecteur |
Occurrence |
Identificateur de référence de composant - Attribut REPERE1 dans AutoCAD Electrical |
|
NUMERO DE PIECE |
Définition |
Numéro de pièce Autodesk Inventor - Données étendues dans AutoCAD Electrical |
|
NUMERO DE PIECE VENDEUR |
Définition |
Fabricant - Données étendues dans AutoCAD Electrical |
|
LONGUEUR DU SEGMENT |
Définition, personnalisée |
Enregistrée sur le composant - Données étendues dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Définition, personnalisée |
Définie dans la définition de la bibliothèque de composants (édition de pièces) - Données étendues dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Occurrence, personnalisée |
Définie au niveau des occurrences Cable & Harness - Données étendues dans AutoCAD Electrical |
|
Propriétés des fils |
||
|
ID du fil |
Occurrence |
ID de fil unique (nom de l'occurrence) - Numéro d'équipotentielle AutoCAD Electrical ; Attribut NUMEQUIP dans AutoCAD Electrical |
|
Définition de fil |
Définition |
Données de définition de la bibliothèque de fils enregistrées dans la bibliothèque Cable & Harness - Nom du calque de fils dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Définition, personnalisée |
Définie dans la définition de la bibliothèque de fils (édition de pièces) - Données étendues dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Occurrence, personnalisée |
Définie au niveau des occurrences Cable & Harness - Données étendues dans AutoCAD Electrical |
|
Propriétés des câbles |
||
|
ID du câble |
Occurrence |
ID de câble unique - Attribut REPERE1 dans AutoCAD Electrical |
|
Définition de câble |
Définition |
Données de définition de la bibliothèque de câbles enregistrées dans la bibliothèque Cable & Harness - Données étendues dans AutoCAD Electrical |
|
File de câble |
Définition |
ID de conducteur de câble - Attribut TENSION NOMINALE1 dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Définition, personnalisée |
Définie dans la définition de la bibliothèque de câbles (édition de pièces) - Données étendues dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Occurrence, personnalisée |
Définie au niveau des occurrences Cable & Harness - Données étendues dans AutoCAD Electrical |
|
Propriétés des épissures |
||
|
ID de l'épissure |
Occurrence |
ID d'épissure unique - Attribut REPERE1 dans AutoCAD Electrical |
|
Définition d'épissure |
Définition |
Données de définition de la bibliothèque d'épissures enregistrées dans la bibliothèque Cable & Harness - Données étendues dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Définition, personnalisée |
Définie dans la définition de la bibliothèque d'épissures (édition de pièces) - Données étendues dans AutoCAD Electrical |
|
Divers défini par l'utilisateur * |
Occurrence, personnalisée |
Définie au niveau des occurrences Cable & Harness - Données étendues dans AutoCAD Electrical |
* Propriétés qui ne sont pas définies dans Autodesk Inventor Professional, mais qui sont utilisables dans AutoCAD Electrical.
