Pour créer un projet électromécanique dans AutoCAD Electrical

Créez un fichier de liaison électromécanique qui relie un projet AutoCAD Electrical à un projet Inventor.

Pour pouvoir lier un projet AutoCAD Electrical à un projet Inventor, vous devez d'abord créer un fichier de liaison et définir les deux projets à relier. Ce processus se déroule en deux étapes :

1. Ouvrez AutoCAD Electrical ou Inventor, créez le fichier de liaison et choisissez le projet correspondant au produit.
2. Ouvrez ensuite l'autre produit, terminez la liaison en accédant au fichier de liaison que vous venez de créer et en choisissant le projet correspondant à ce produit.

Liaison à partir d'AutoCAD Electrical

Dans AutoCAD Electrical :

1. Cliquez sur l'onglet Projetle groupe de fonctions Outils de projetGestionnaire. Trouver
2. Dans le Gestionnaire de projets, activez le projet que vous souhaitez lier.
3. Cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationConfiguration de la liaison électromécanique. Trouver

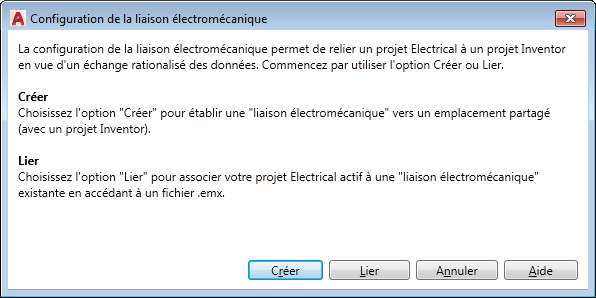

4. Dans la boîte de dialogue Configuration de la liaison électromécanique, cliquez sur Créer.

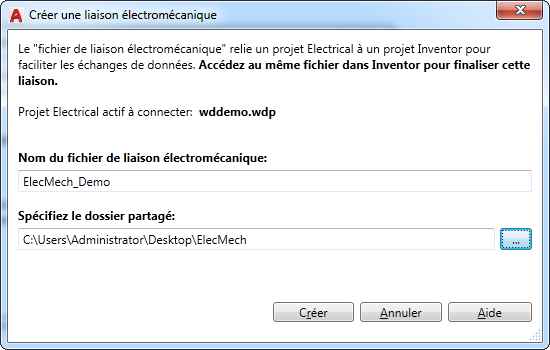

5. Dans la boîte de dialogue Créer une liaison électromécanique, entrez le nom du fichier de liaison et indiquez un dossier.

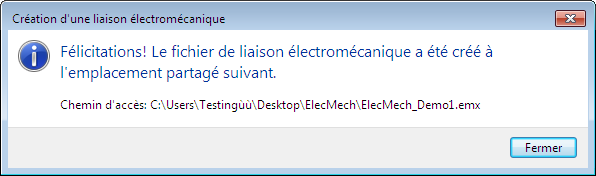

6. Cliquez sur Créer.

7. Cliquez sur Fermer.

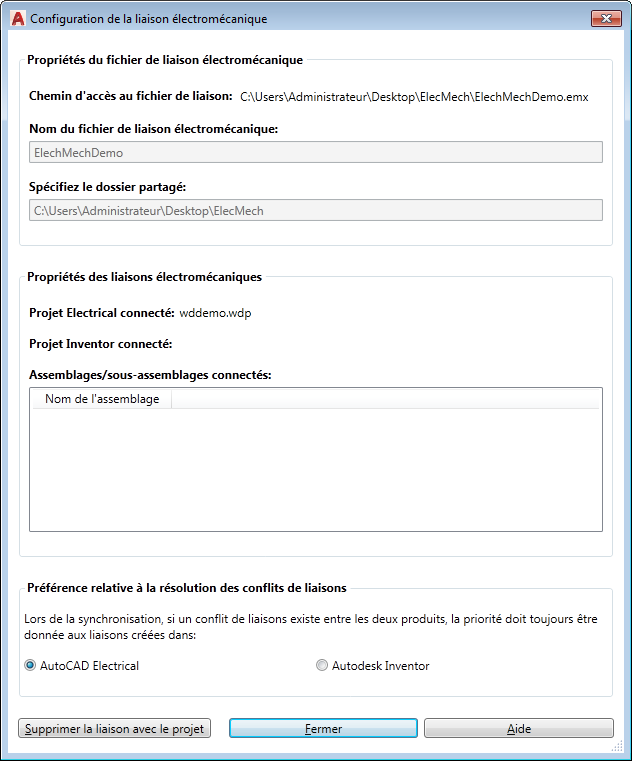

8. Dans la boîte de dialogue Configuration de la liaison électromécanique, sélectionnez vos paramètres de synchronisation. Le paramètre par défaut est AutoCAD Electrical. Les workflows électromécaniques étant généralement initiés par les utilisateurs AutoCAD Electrical, ce dernier est sélectionné par défaut lorsqu'une liaison de composant est créée.
9. Cliquez sur Fermer.

Dans Inventor :

1. Ouvrez un assemblage.
2. Cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationConfiguration de la liaison électromécanique.

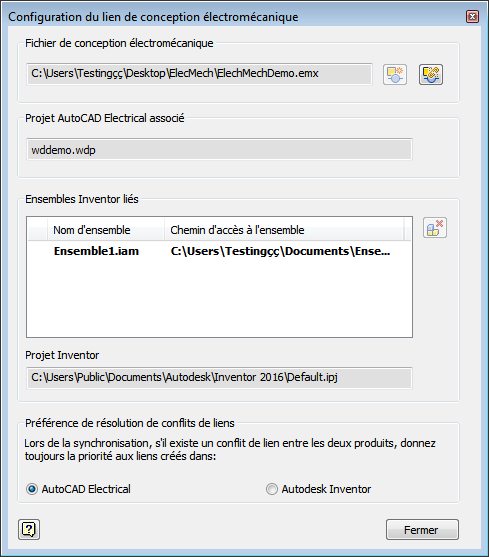

3. Cliquez sur  dans la boîte de dialogue Configuration de la liaison électromécanique.
4. Recherchez et sélectionnez le fichier .emx créé dans AutoCAD Electrical.

5. Cliquez sur Fermer.
   Remarque : Dans Inventor, les paramètres de synchronisation affichent la même sélection que pour l'option que vous avez sélectionnée lors de la création du projet électromécanique dans AutoCAD Electrical.
6. Pour afficher les informations des composants des projets liés, cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationAffichage de l'emplacement.
