A l'instar des autres objets de système de construction, les objets électriques sont équipés de connexions permettant la connexion dynamique ainsi que le transfert d'informations le long des conduites reliées. Lorsque vous dessinez des systèmes électriques, vous disposez de deux méthodes d'accrochage afin de créer ces connexions dynamiques dans AutoCAD MEP :
- Accrochage électrique : permet de définir des connexions lors de l'ajout de fils aux appareils et aux tableaux.
- Accrochage de système de câbles : permet de définir des connexions aux chemins de câbles, aux tubes IRO et aux équipements de pièces à vues multiples électriques.
Comme tous les outils d'accrochage disponibles dans AutoCAD MEP, les outils d'accrochage électrique et les outils d'accrochage de système de câbles possèdent deux sous-types :
- Accrochages de connexion de fin : permettent de connecter un objet à l'extrémité d'un autre objet.
- Accrochages de connexion de courbe : permettent de connecter un objet à n'importe quel niveau du trait d'axe d'un autre objet.

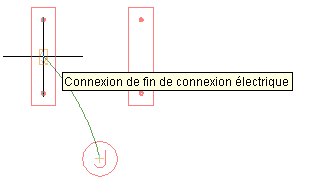

Connexion d'une boîte de dérivation à une lumière à l'aide des outils d'accrochage électrique

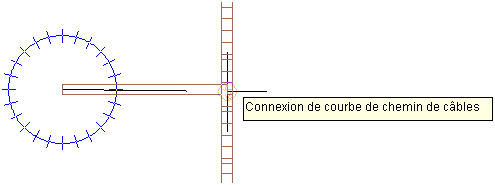

Connexion de deux chemins de câbles à l'aide des outils d'accrochage de système de câbles
