Création de sous-schémas

La commande Créer un sous-schéma permet de créer un sous-schéma d'une partie sélectionnée d'une implantation d'usine existante qui a été créée à partir d'un calque sous-jacent DWG ou d'un fichier DWG. Les équipements d'usine 2D d'AutoCAD peuvent être inclus dans le sous-schéma. En revanche, les équipements d'usine 3D présents dans la zone sélectionnée ne sont pas inclus dans le nouveau sous-schéma.

Un sous-schéma d'une implantation d'usine DWG peut être créé à l'aide de la procédure suivante :

  1. Commencez par créer une présentation à l'aide de la commande Nouvelle présentation à partir du fichier DWG. Vous pouvez également créer une présentation et ajouter un calque sous-jacent DWG à l'aide de la commande Ajouter un calque sous-jacent DWG.
  2. Si des équipements d'usine 2D d'AutoCAD existent dans le calque sous-jacent DWG, ils sont inclus dans le sous-schéma. Toutefois, les équipements d'usine 3D placés dans le sous-schéma ne sont pas inclus.
  3. Dans le ruban, cliquez sur l'onglet Factory le groupe de fonctions Présentation Créer un sous-schéma.
  4. La boîte de dialogue Créer un sous-schéma s'affiche. Entrez le nom du nouveau sous-schéma dans le champ Nom du nouveau sous-schéma. Entrez un emplacement dans lequel stocker le fichier de sous-schéma ou cliquez sur l'icône Parcourir pour accéder à l'emplacement. Le chemin Emplacement du nouveau fichier correspond par défaut à celui du fichier DWG d'origine, mais le sous-schéma n'a pas besoin d'être stocké au même emplacement. Cliquez sur OK pour enregistrer vos modifications.

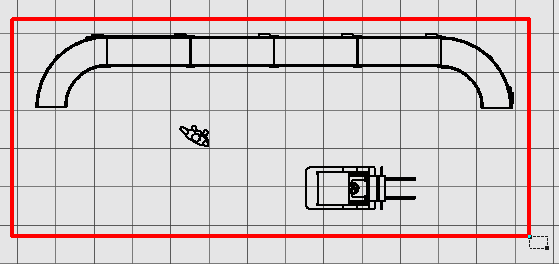

  5. Ensuite, un glyphe de jeu de sélection de fenêtre s'affiche dans la fenêtre graphique. Choisissez deux coins opposés qui englobent totalement les objets que vous souhaitez inclure dans le sous-schéma. Lorsque vous sélectionnez les coins, une fenêtre rectangulaire apparaît en rouge.



  6. Une fois le deuxième coin opposé sélectionné, cliquez avec le bouton droit de la souris et choisissez Terminé dans le menu contextuel.

  7. Le sous-schéma s'ouvre dans une nouvelle fenêtre d'ensemble d'usine (.iam). Le nom du calque sous-jacent DWG s'affiche également sous la forme d'un noeud dans le navigateur de l'ensemble.
  8. Enregistrez le nouvel ensemble de sous-schéma.
  9. Revenez à l'implantation d'usine d'origine à partir de laquelle le sous-schéma a été créé. Le nouveau sous-schéma apparaît sous la forme d'un noeud de sous-ensemble dans le navigateur de l'ensemble avec le nom sous lequel il a été enregistré.
Remarque : Les sous-schémas dans une présentation 3D sont automatiquement convertis en références externes (xréfs) lorsqu'ils sont synchronisés avec AutoCAD Factory. Si le sous-schéma contient des équipements 3D publiés, ces équipements sont remplacés par leurs équivalents 2D dans AutoCAD. Pour plus d'informations sur l'option Synchroniser AutoCAD, reportez-vous à la rubrique d'aide d'Inventor Factory : Lancement des workflows AutoCAD.
