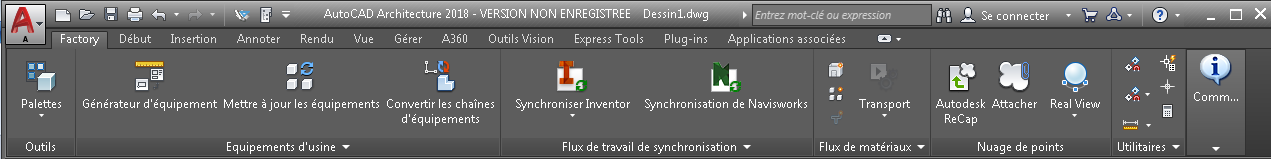

L'interface utilisateur de Factory Design se trouve dans l'onglet Factory. Elle comprend des groupes de fonctions nommés Outils, Equipements d'usine, Flux de travail de synchronisation, Flux de matériaux, Nuage de points, Utilitaires et Communauté. L'environnement de travail par défaut de Factory est composé d'un mélange des groupes de fonctions standard AutoCAD et de Factory.
AutoCAD Factory Design Utilities
Quatre palettes sont associées à AutoCAD Factory Design Utilities : Navigateur d'équipements, Navigateur de blocs, Flux de matériaux et Propriétés de l'usine. Les palettes partagent la zone du navigateur et peuvent être ajustées à l'aide des méthodes standard de redimensionnement. Les navigateurs peuvent être ancrés dans différentes positions ou laissés flottants s'ils sont tirés du cadre de l'application.
- Navigateur d'équipements : permet d'accéder aux équipements installés, aux équipements utilisateur et aux équipements cloud. Les équipements sont des composants qui, ensemble, constituent le contenu d'une usine. Ils peuvent inclure des fonctions architecturales, des équipements de gestion des matériaux ou de traitement, etc.
- Navigateur de blocs : répertorie l'ensemble des blocs du dessin courant, ainsi que leurs attributs d'équipements. Vous pouvez cliquer deux fois sur le nom d'un bloc dans la liste Navigateur de blocs et publier un équipement dans l'environnement du générateur d'équipement.
- Flux de matériaux : permet d'accéder aux unités de production, aux produits et aux routages définis. Dans le navigateur, vous pouvez gérer les définitions de ces objets d'usine. Les menus contextuels permettent d'accéder aux commandes les plus courantes.
- Propriétés Factory : permet d'accéder aux propriétés des équipements Factory et des objets du flux de matériaux.
Groupe de fonctions Equipements d'usine
Les outils Equipements d'usine vous permettent de créer, de modifier et de mettre à jour des équipements.
- Générateur d'équipement : permet de créer un équipement AutoCAD Factory à partir d'un bloc 2D, d'y associer un objet 3D et de définir son orientation. L'équipement peut ensuite être publié en local, dans Vault ou sur le cloud. Une représentation 3D de l'objet apparaît lorsque la présentation AutoCAD est synchronisée avec Inventor Factory ou Navisworks Factory.
- Mettre à jour les équipements : met à jour les équipements obsolètes avec les données d'équipement actuelles.
- Décomposition par lot : décompose des blocs imbriqués, ce qui vous permet de modifier les équipements qu'ils contiennent.
- Publication par lot : crée des équipements à partir de blocs contenus dans des fichiers DWG.
- Rechercher : identifie des équipements spécifiques dans la présentation et dans la bibliothèque d'équipements en fonction des critères que vous avez saisis.
- Exporter les propriétés : exporte les informations sur les propriétés des équipements placés dans la présentation active. Les propriétés sont exportées au format de fichier Excel (.xls) en vue d'être utilisées sur d'autres systèmes.
- Entrepôt des équipements Factory : permet d'accéder à une application Web depuis laquelle vous pouvez charger, publier, partager et gérer vos équipements cloud.
Groupe de fonctions Synchroniser les flux de travail
Les outils de ce groupe de fonctions vous permettent de créer un lien associatif bidirectionnel entre un dessin 2D AutoCAD et une présentation 3D dans Inventor Factory et Navisworks Factory. Le lien, appelé Synchronisation des présentations, peut être établi entre Inventor ou Navisworks et AutoCAD Architecture ou AutoCAD Mechanical.
Groupe de fonctions Flux de matériaux
Les outils du groupe de fonctions Flux de matériaux permettent de définir des produits qui doivent être fabriqués sur le site, les unités de production dans lesquelles se déroulent les processus et les routages entre les unités de production. Une fois que vous disposez d'une présentation, vous pouvez analyser les coûts de transport, l'utilisation des machines et la consommation électrique. Vous pouvez produire des rapports sur les résultats afin de comparer et de documenter les différents scénarios. Lorsque la présentation répond à vos besoins, elle peut être envoyée vers Inventor Factory où elle devient un calque sous-jacent 2D contenant des équipements 3D.
- Importer les données : permet d'importer des données de feuilles de calcul qui génèrent des informations relatives aux variables concernant l'implantation d'usine.
- Exporter les données : permet de stocker et de partager des informations sur les variables d'implantation sous forme de feuille de calcul.
- Générer un rapport : crée un rapport vous permettant d'analyser les coûts de transport et l'utilisation des machines dans les implantations d'usine.
Groupe de fonctions Nuage de points
Ces outils vous permettent d'intégrer des données de nuage de points dans vos dessins.
- Autodesk ReCap : lance ReCap en vue d'indexer des numérisations, ainsi que de créer et de modifier des fichiers projet de nuages de points.
- Attacher : attache des fichiers projet et de numérisation du nuage de points à un dessin.
- Real View : contrôle l'affichage des étiquettes et des indicateurs du nuage de points.
Groupe de fonctions Utilitaires
Le groupe de fonctions Utilitaires comporte un ensemble de commandes AutoCAD que vous connaissez déjà, telles que MESURERGEOM, ID et CALCRAPIDE. Il inclut également la commande Connecter propre à AutoCAD Factory. Cette commande connecte des équipements d'usine en faisant appel à des connecteurs non utilisés au niveau des équipements.
Groupe de fonctions Communauté
- Aide de Factory : permet d'ouvrir la documentation d'aide d'AutoCAD Factory fournie avec le produit.
- Nouveautés : affiche des informations sur les nouvelles fonctionnalités de votre version d'Autodesk Factory Design Utilities.
- Forum de discussion : permet d'accéder aux sujets de discussion en ligne relatifs à Factory.
- YouTube : les liens permettent d'accéder à des vidéos de présentation et détaillées sur la chaîne YouTube d'Autodesk Factory Design.
- Partager des idées : permet d'accéder à la page Partager des idées et de partager avec l'équipe de développement Factory vos idées concernant l'amélioration de Factory Design.
