Boite de dialogue Révolution

Double-cliquez sur une surface (ou un solide) de révolution et utilisez les onglets de la boite de dialogue Révolution pour l'éditer :

Onglet Dimensions

Utiliser cet onglet pour spécifier les dimensions de la révolution :

• Nom — Editez le nom de la révolution sélectionnée.
• Angle — Editez l'angle auquel l'élément filaire est pivoté autour de l'axe. Par exemple :

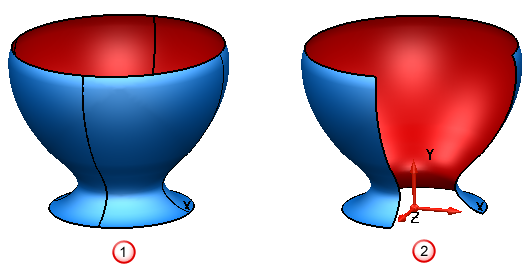

  Angle = 360

  Angle = 270

  Remarque : Si vous travaillez avec un solide de révolution, vous pouvez ouvrir ou fermer le solide.
• Inverser la direction — Inverse la révolution pour que l'extérieur devienne l'intérieur et que l'intérieur devienne l'extérieur.

Onglet Espace de travail

Utilisez cet onglet pour éditer les options d'espace de travail pour la révolution, de la même façon que Boite de dialogue Surface primitive - onglet Espace de travail.

Onglet Esquisse

Utilisez cet onglet pour éditer le filaire pour la révolution :

• Créer une copie de l'esquisse — Cliquez sur ce bouton pour ajouter une copie de la courbe composite sur le modèle. La boite de dialogue Informations s'affiche pour confirmer la copie.
• Remplacer l'esquisse — Cliquez sur ce bouton pour remplacer la courbe d'esquisse. Utilisez la boite de dialogue Remplacer l'esquisse pour sélectionner la courbe à remplacer :



• Editer l'esquisse — Cliquez sur ce bouton pour éditer le filaire.

  L'exemple ci-dessous est utilisé pour vous montrer comment éditer le filaire suivant :



  1. Cliquez sur Editer l'esquisse.

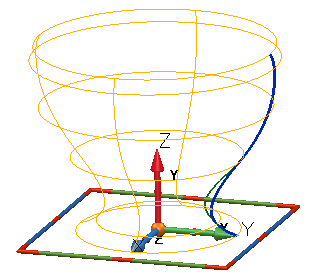

     L'esquisse filaire et l'onglet Outils de courbe sont affichés. Les boutons et sont affichés dans la boite de dialogue.

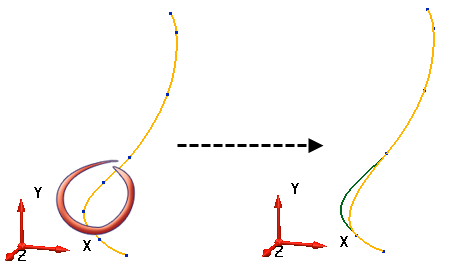

  2. Effacez deux des points, en utilisant les poignées graphiques ou les options de l'onglet Outils de courbe.



  3. Quand vous avez terminé l'édition du filaire, cliquez sur pour accepter l'édition ou sur pour l'annuler.



  Remarque : Si vous créez l'élément filaire en utilisant la fonction de forme basée sur une esquisse, cliquez sur Editer l'esquisse ouvre le mode Esquisse. Cela vous permet d'éditer l'élément filaire en utilisant Filaire > Contraintes d'esquisse.
