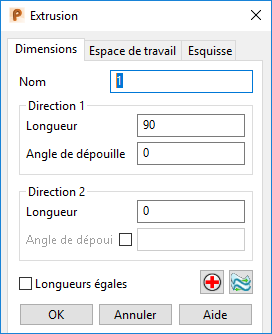

Double-cliquez sur une surface extrudée et utilisez les onglets de la boite de dialogue Extrusion pour l'éditer.
Onglet Dimensions
Utiliser cet onglet pour spécifier les dimensions de la surface extrudée :
- Nom — Editez le nom de l'extrusion sélectionnée.
- Direction 1
- Longueur — Il s'agit de la longueur de l'extrusion. La longueur peut être de zéro si la longueur spécifiée dans la direction 2 est non-nulle.

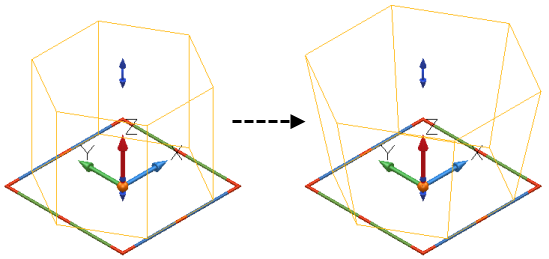

- Angle de dépouille — Il s'agit de l'angle de dépouille à partir de la base de l'extrusion. L'angle est mesuré par rapport à l'axe normal au plan principal :
- Direction 2
- Longueur — Il s'agit de la longueur négative de l'extrusion.

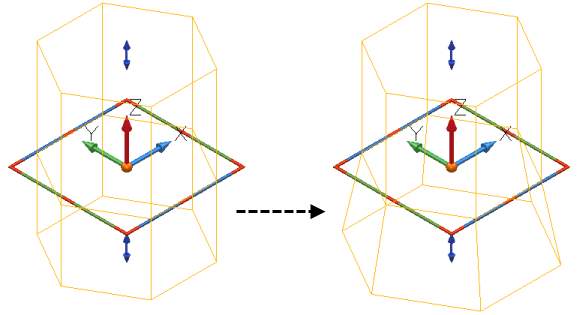

- Angle de dépouille — Il s'agit de l'angle de dépouille de l'extrusion dans la longueur négative :
Quand vous entrez une valeur, le modèle se met à jour dynamiquement pour refléter le changement.
- Sélectionnez Longueurs égales pour définir la même longueur pour la direction 1 et la direction 2.
- Si nécessaire, cliquez sur
pour vérifier que l'angle de dépouille soit constant.
- Cliquez sur
pour inverser la direction. Cela inverse la surface afin que l'extérieur de la surface devienne l'intérieur et que l'intérieur devienne l'extérieur.
Onglet Espace de travail
Utilisez cet onglet pour éditer les options d'espace de travail pour la surface de révolution, de la même façon que dans la boite de dialogue de surface primitive - onglet Espace de travail, sauf pour les options uniques suivantes :
- Incliner — Si sélectionné, tout changement du plan de travail va changer la direction de l'extrusion sans affecter la courbe de base. Si désélectionné, les changements du plan de travail vont alors changer l'orientation et la position de toute l'extrusion.
— Cela rend l'axe Z du plan de travail perpendiculaire au plan sur lequel se trouve la courbe de base. Si la courbe de base est non-plane, alors le plan du meilleur ajustement est calculé.
Onglet Esquisse
Utilisez cet onglet de la même façon que l'onglet Esquisse de la boite de dialogue Révolution.
