Dans Electrode, vous pouvez scinder la face d'un solide pour spécifier la région d'érosion pour laquelle vous voulez créer une électrode.
Pour scinder une face :

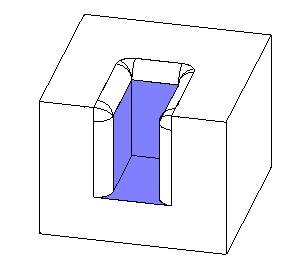

- Sélectionnez la région d'érosion. La zone est mise en surbrillance :

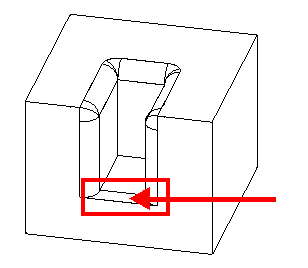

- Scindez la face de solide pour retirer une portion de la région d'érosion.

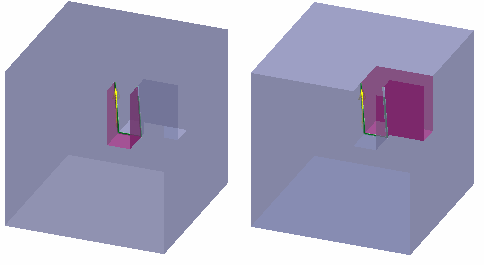

- Excluez la portion comme requis, quand vous sélectionnez de la région d'érosion :
Vous pouvez également scinder plusieurs faces en sélectionnant une courbe composite avant de sélectionner une face à scinder. Toutes les faces en contact avec la courbe composite sont scindées en une opération.
- Choisissez un modèle approprié, où vous avez plus d'une face que vous souhaitez scinder.
- Esquissez une courbe composite pour définir où scinder les faces. La courbe composite peut parcourir les lignes et les courbes dans la tolérance du solide, tout comme les courbes de surfaces.
- Cliquez sur Assistants > Electrode > Créer.
- Cliquez sur Scinder la face pour afficher la boite de dialogue Scinder une face de solide.
- Cliquez sur le bouton Sélectionner une courbe
.
- Sélectionnez la courbe composite.
- Cliquez sur OK. La boite de dialogue Scinder une face de solide est fermée. Déplacez la souris sur le modèle. Vous verrez que les surfaces ont été scindées en utilisant la courbe composite.
- Continuez l'utilisation de l'assistant d'électrode.
