Az AutoCAD Metszés és Megtörés parancsaival szétválaszthat poligonokat. De a Szétválasztás parancs alkalmazása sok előnnyel jár ezen módszerekhez képest. A szétválasztás mindig érvényes jellemzőt eredményez, és speciális logikával automatikusan kezeli az attribútumokat.
A Szétválasztás paranccsal megadhatja a tulajdonságok hozzárendelésének szabályait, amikor térinformatikai jellemzőket választ szét vagy egyesít. Kifejezéseket használhat ezekhez a szabályokhoz.
Ha például telket választ szét, az eredményül kapott telkek értékét a megadott számításra alapozhatja. Automatikus számításokat is megadhat. Minden egyesített jellemző átlagértékét hozzárendelheti például az eredményül kapott jellemzőhöz. Egyenlően eloszthatja egy jellemző értékét az összes szétválasztott jellemzője között.
A következő gyakorlathoz az 1. Gyakorlat: Szétválasztási és egyesítési szabályok definiálása részben létrehozott térképre lesz szükség.
Szétválasztási/egyesítési szabályok létrehozása
- Az Adattáblának nyitva kell lennie az előző gyakorlatból. Ha nincs, váltson a Feladatok lapon a Megjelenítéskezelőre. Válassza ki a Telkek fóliát, majd kattintson a Tábla gombra.
- Az Adattáblán kattintson a Beállítások gombra (az ablak alján), és válassza a Szétválasztási és egyesítési szabályok megadása parancsot.
Adja meg a tulajdonságok hozzárendelésének szabályait egy szétválasztási vagy egyesítési művelet után.
A Telkek jellemző tulajdonságai a bal oldali Jellemző tulajdonságai területen találhatók. Az adattár két tulajdonságot (Geom és FeatID) hozott létre, így ezekhez nem adhat meg szabályokat. Ha kijelöli ezeket, láthatja az adattár által a létrehozásukhoz használt szabályokat.

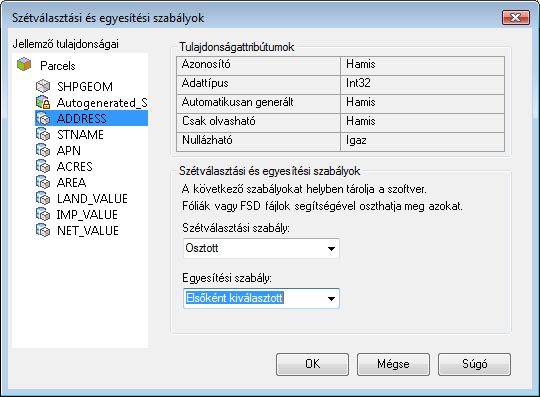

- A Szétválasztási és egyesítési szabályok párbeszédpanelen kattintson az ADDRESS tulajdonságra.
- A Szétválasztási szabály területen adja meg az Üres beállítást.
Ha szétválasztja ezt a telket, meg kell határoznia mindegyik létrehozott új telek címszámát.
- Az Egyesítési szabály területen határozza meg az Elsőként kiválasztott beállítást.
Ha több telket egyesít, az új telek az első, egyesítésre kiválasztott telek címszámát használja.
- Határozza meg más tulajdonságok szabályait, használja a következő táblázatot útmutatóként.
Tulajdonság Szétválasztási szabály Egyesítési szabály ACRES Arányosan az Area2D alapján (Geom) Összeg APN Másolás Elsőként kiválasztott TERÜLET Arányosan az Area2D alapján (Geom) Összeg IMP_VALUE Arányosan az Area2D alapján (Geom) Összeg LAND_VALUE Arányosan az Area2D alapján (Geom) Összeg NET_VALUE Arányosan az Area2D alapján (Geom) Összeg PRIMARY_INDEX Üres Elsőként kiválasztott STNAME Másolás Elsőként kiválasztott A szétválasztási/egyesítési szabály beállítások teljes leírásához lásd: Kifejezések használata a szétválasztási/egyesítési szabályokban.
- Kattintson az OK gombra.
A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: A szétválasztani kívánt telek keresése részre.
