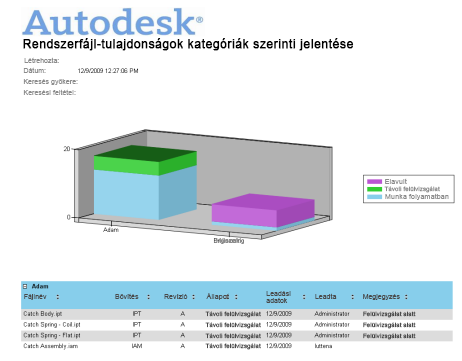

A jelentés funkció adatleképezéssel történő együttes használata révén a modell állapotának és fejlődésének vizuális megjelenítése érdekében leképezheti a jelentés adatait a vászonra.
Ezen információ segítségével könnyebben nyomon követhetők a tervek és a projektek az élettartamuk során. A kliens által biztosított sablonok alapján jelentést készíthet a modelladatokról. A jelentés funkció az Adatok leképezése párbeszédpanelen érhető el.
Jelentéssablonok
Jelentéssablonokat az Autodesk Vault kliens tartalmazza. Ezek a jelentéssablonok színpalettákat tartalmaznak a diagramok számára, de azt nem határozzák meg, hogy a diagram mely eleméhez milyen szín lesz hozzárendelve. Az adatleképezés funkció használatakor megadhatja, hogy a diagram elemei hogyan legyenek színkódolva. A diagram elemeinek színkódolása segítségével gyorsan ás áttekinthetően tekintheti meg a modelladatokat.

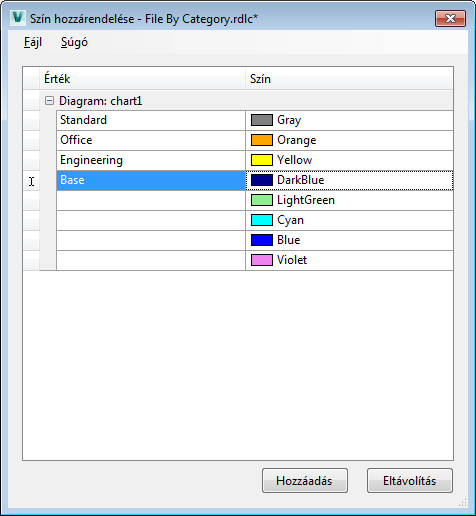

A standard színleképezést az Autodesk Vault kliens Szín hozzárendelése párbeszédpanelén rendelheti hozzá. Az Eszközök ►Felügyelet ►Vault beállítások menüpont segítségével nyissa meg a párbeszédpanelt. Válassza ki a Viselkedések lapot, majd kattintson a Jelentéskezelés alatt található Definiálás gombra.
Jelentés típusai
A jelentéskészítés funkció négy különböző diagramon tudja megjeleníteni az adatokat:
- Kördiagram
- Fánkdiagram
- Oszlopdiagram
- Halmozott oszlopdiagram
