Esercizio 1: Modifica dello stile della vista profilo

In questo esercizio si apprenderà a modificare i dati visualizzati in una vista profilo.

La finestra di dialogo Stile vista profilo consente di definire gli stili di vista profilo che determinano il formato dei titoli, dell'annotazione degli assi e di altri elementi di una vista profilo.

La finestra di dialogo Proprietà vista profilo è la posizione centrale in cui è possibile modificare tutti i componenti della vista profilo, inclusi profili, etichette, stili e finche di dati.

È inoltre possibile eseguire attività di modifica comuni, come l'eliminazione di profili o la modifica delle etichette dei profili, nella finestra della Carta facendo clic con il pulsante destro del mouse sull'oggetto desiderato.

Modificare lo stile vista profilo

1. Aprire Profile-5A.dwg, che si trova nella cartella delle Carte di esercitazione.
2. Fare clic sulla maglia per selezionare la vista profilo PV - (1). Fare clic con il pulsante destro del mouse. Fare clic su Proprietà vista profilo.
3. Fare clic sulla scheda Informazioni.
4. Nel campo Stile oggetto, modificare lo stile della vista profilo in Griglie principali. Fare clic su Applica.

   Si noti che questa modifica di stile influisce sull'annotazione dell'asse X, oltre che sulla maglia.

5. Fare clic su Modifica selezione corrente.
6. Nella finestra di dialogo Stile vista profilo, esaminare il contenuto delle varie schede per conoscere le diverse impostazioni che è possibile includere in una definizione di stile.

   Ad esempio, nella scheda Annotazione titolo è possibile modificare il formato e la posizione del titolo della vista profilo. Nella scheda Visualizzazione è possibile attivare e disattivare diverse parti della vista profilo.

7. Fare clic su Annulla, quindi su OK per chiudere la finestra di dialogo Proprietà vista profilo.

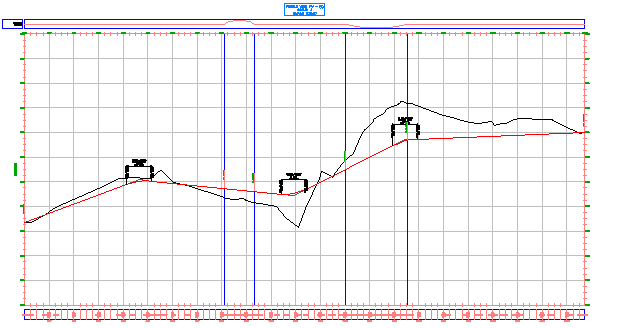

8. Eseguire lo zoom in allontanamento in modo da visualizzare entrambe le viste profilo.

   Quando è stato applicato lo stile Maglie principali, che include il riempimento maglia al di sopra e al di sotto del profilo, la vista profilo PV- (1) è stata ingrandita in modo da sovrapporsi a PV- (2).

9. Fare clic sulla vista PV- (2) e spostarla verso l'alto al di sopra del cartiglio della vista PV- (1).


   A questo punto si procede alla modifica dello stile della vista profilo Maglie principali per aggiungere riempimento maglia coerente, ritagliare la maglia della vista profilo e modificare l'aspetto dei tick maglia lungo l'asse.

Modificare la maglia nello stile della vista profilo

1. Fare clic sulla maglia PV - (1) per selezionare la vista profilo. Fare clic con il pulsante destro del mouse, e scegliere Modifica stile vista profilo.
2. Nella finestra di dialogo Stile vista profilo, nella scheda Maglia, sotto Riempimento maglia, sostituire con 1.0000 il riempimento di tutti e quattro gli assi.
3. Fare clic su Applica.

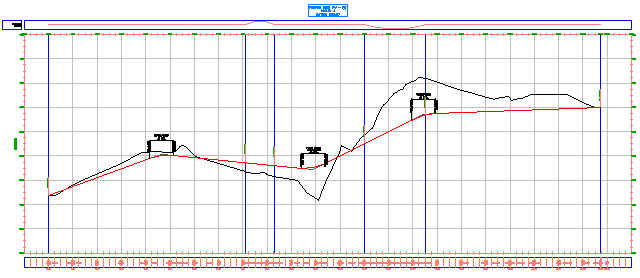

   Nella Carta è ora presente una griglia principale completa tra i profili e le estensioni della vista profilo.


4. In Opzioni maglia, selezionare Ritaglia maglia verticale e Ritaglia maglia orizzontale. Al di sotto di entrambe le selezioni, scegliere Ometti maglia in aree di riempimento.

   Le immagini nella finestra di dialogo variano a dimostrare l'effetto dell'impostazione sulla vista profilo.

5. Fare clic su Applica.

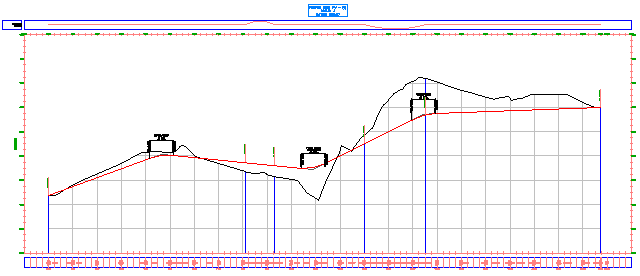

   Nella Carta, la maglia della vista profilo è stata rimossa al di sopra del profilo con superficie e dell'area di riempimento specificata.



   La maglia è stata tagliata sul profilo con superficie in quanto l'opzione Ritaglia maglia nelle proprietà della vista profilo PV - (1) è stata impostata sul profilo con superficie dell'asse. L'impostazione dello stile della vista profilo su Ritaglia a profilo/i più alto/i determina la sostituzione dell'impostazione della proprietà e il ritaglio della maglia sul profilo con layout.

6. Fare clic su OK.
   Nota:

   Se le modifiche allo stile non sono state applicate alla vista profilo, digitare RIGEN alla riga di comando.

Modificare l'annotazione asse nello stile della vista profilo

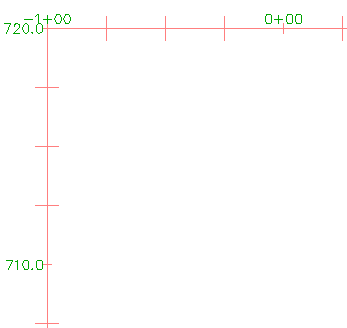

1. Eseguire la panoramica e lo zoom per visualizzare l'angolo superiore sinistro della maglia della vista profilo. Eseguire lo zoom in avvicinamento in modo da visualizzare chiaramente i contrassegni tick maglia sugli assi orizzontale e verticale.

   Le etichette di progressiva iniziale si sovrapporrano. Nei passaggi successivi questa sovrapposizione verrà corretta con la modifica della giustificazione dei tick maglia in corrispondenza delle progressive principali.


2. Fare clic sulla maglia per selezionare la vista profilo. Fare clic con il pulsante destro del mouse e scegliere Modifica stile vista profilo.
3. Nella finestra di dialogo Stile vista profilo, nella scheda Assi orizzontali, fare clic su Superiore.

   Viene impostato lo stato attivo dei comandi di questa scheda sull'asse superiore. Se, dopo aver apportato le modifiche all'asse superiore, si desidera eseguirle anche nell'asse inferiore, occorre selezionare Inferiore e ripeterle.

   Nota:

   L'asse inferiore controlla la spaziatura delle griglie principali e secondarie.

4. In Dettagli tick maglia principale, specificare i parametri seguenti:
   • Dimensione tick maglia: 0.2500
   • Scostamento Y: 0.1000
5. Fare clic su Applica.

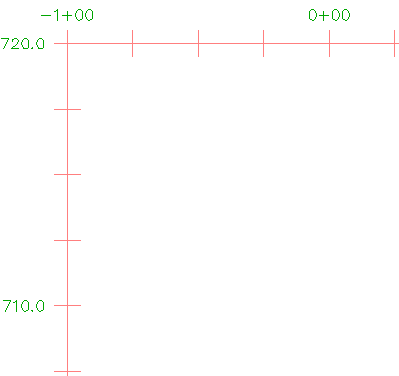

   I tick maglia principali sono più lunghi e le etichette delle progressive si spostano verso l'alto.


6. Nella scheda Assi verticali, verificare che come asse da controllare sia selezionato Sinistra.
   Nota:

   L'asse sinistro controlla la spaziatura delle griglie principali e secondarie.

7. In Dettagli tick maglia principale, specificare i parametri seguenti:
   • Dimensione tick maglia: 0.2500
   • Scostamento X: -0.1000
8. Fare clic su OK.

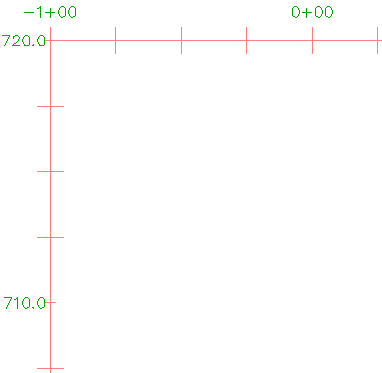

   I tick sono più lunghi e le etichette delle quote altimetriche si spostano a sinistra.



   Ulteriori approfondimenti: provare altre impostazioni nell'area Dettagli tick maglia principale. Apportare le stesse modifiche dei passaggi precedenti all'asse destro.

Per procedere con questa esercitazione, passare all'Esercizio 2: Aggiunta di modelli di tratteggio tra profili.
