In questo esercizio, verranno utilizzati gli strumenti AutoCAD standard per controllare le proprietà per le etichette singole e di gruppo.
È possibile modificare le proprietà di:
- un singolo oggetto etichetta
- un gruppo di oggetti etichetta
Questo esercizio è la prosecuzione dell'Esercizio 3: Selezione e spostamento delle etichette.
Esaminare le proprietà delle etichette
- Nella riga di comando, digitare LISTA.
- Sul tracciato West Street, fare clic su un'etichetta di progressiva e su un'etichetta con l'orientamento e la distanza. Premere Invio.
Viene visualizzata la Finestra di testo di AutoCAD contenente il tipo di oggetto, il tipo di etichetta e il layer degli oggetti etichetta selezionati.
Ad esempio, in AECC_ALIGNMENT_STATION_LABEL_GROUP
- ALIGNMENT è il tipo di oggetto
- STATION_LABEL indica che è un oggetto etichetta progressiva
- GROUP indica che l'oggetto etichetta fa parte di un gruppo.
AECC_ALIGNMENT_TANGENT_LABEL non è seguito da GROUP perché è un oggetto etichetta singola.
- Chiudere la finestra di testo AutoCAD.
Successivamente, si modificherà lo stile di etichetta di un oggetto etichetta singola.
In questo esercizio viene utilizzato il file Labels-2b.dwg con le modifiche apportate nell'esercizio precedente.
Modificare lo stile di una singola etichetta
- Fare clic sull'etichetta della curva accanto alla progressiva 0+040. Fare clic con il pulsante destro del mouse, Fare clic su Proprietà.
- Nella tavolozza Proprietà, modificare lo Stile etichetta della curva selezionando Stile etichetta della curva
Dati progettazione
. - Premere Esc per deselezionare l'etichetta.
Modificare lo stile di un gruppo di etichette
- Fare clic sull'etichetta di progressiva 0+040.
Vengono evidenziate tutte le etichette di progressiva indicando che fanno parte di un gruppo.
- Fare clic con il pulsante destro del mouse, Fare clic su Proprietà. Nota:
Se si seleziona Modifica etichette tracciato nel menu contestuale, viene visualizzata la finestra di dialogo Etichette tracciato, in cui è possibile modificare la serie di etichette di tracciato.
- Nella tavolozza Proprietà, in Etichettatura, modificare lo stile Stile etichetta di progressiva principale in Perpendicular With Tick .
- Premere ESC.
Capovolgere un'etichetta sul lato opposto del tracciato
- Fare clic tenendo premuto il tasto Ctrl sull'etichetta del punto notevole PC: 0+018.54.
- Nella tavolozza Proprietà, esaminare le proprietà disponibili. In Generale, modificare la proprietà Invertito su True. Chiudere la tavolozza Proprietà.
- Premere Esc per deselezionare le etichette.

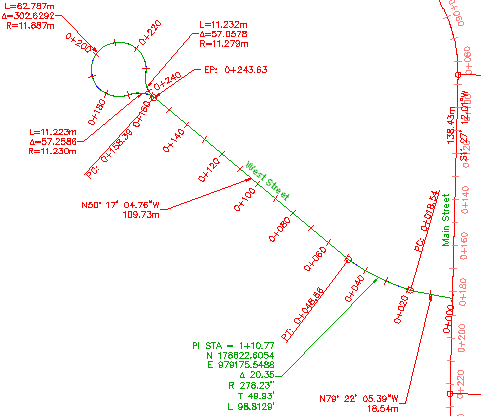

Etichette di tracciato con proprietà modificate
Per continuare con l'esercitazione successiva, passare a Modifica del contenuto di un'etichetta.
