Fare clic sulla scheda Inizio
gruppo Crea progetto menu a discesa Tracciato Crea tracciato connesso Trova.
- Nella Carta, selezionare il primo tracciato da connettere.
- Selezionare il secondo tracciato da connettere.
-
Selezionare la posizione per il tracciato connesso.
I grafici temporanei vengono visualizzati nella Carta.
- Selezionare una posizione diversa o premere Invio per accettare la posizione corrente e visualizzare la finestra di dialogo Crea tracciato connesso.

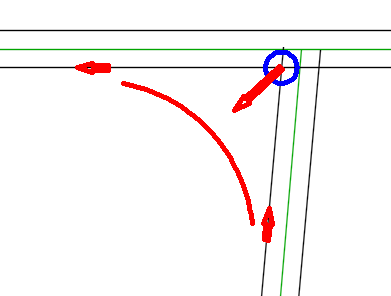

- Specificare i parametri per il tracciato. Alcune opzioni univoche per i tracciati connessi sono le seguenti:
- Raggio curva: utilizzare questa opzione per modificare il raggio di default per il tracciato connesso.
Nota: Se si desidera modificare il raggio della curva dopo la creazione del tracciato, è possibile modificare il tracciato mediante il grip del raggio, oppure è possibile modificare il raggio nella scheda Parametri di connessione della finestra di dialogo Proprietà tracciato.
- Sovrapposizione connessione: utilizzare questa opzione per modificare il tipo di sovrapposizione di connessione di default per il tracciato connesso.

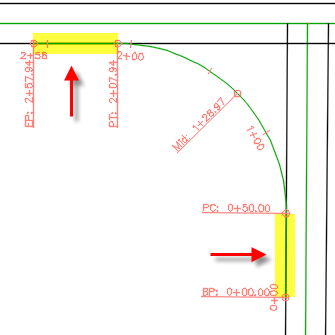

Nota: La Sovrapposizione connessione deve essere superiore a 0.L'esempio seguente mostra l'effetto di una sovrapposizione di 50 piedi. Il tracciato connesso viene sovrapposto ai tracciati esistenti di 50 piedi.

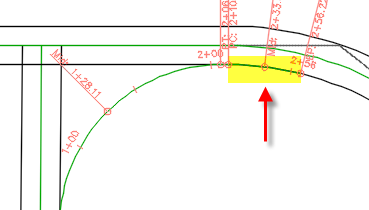

Se la sovrapposizione viene rilevata su una curva, la porzione di sovrapposizione del tracciato connesso seguirà la curva.
Nota: Se si desidera modificare i valori di sovrapposizione della connessione dopo la creazione del tracciato, è possibile modificare tramite grip i segmenti di sovrapposizione. - Opzioni della scheda Profilo connesso: utilizzare queste opzioni per creare un profilo per il tracciato connesso tra i due profili specificati.
Per ulteriori informazioni sulle opzioni disponibili in questa finestra di dialogo, consultare l'argomento della Guida per la finestra di dialogo Crea tracciato connesso.
- Raggio curva: utilizzare questa opzione per modificare il raggio di default per il tracciato connesso.
- Fare clic su OK per creare il tracciato connesso e il profilo facoltativo.
Nota: Il tracciato viene creato come tracciato del cordolo esterno dell'intersezione. Questa situazione può essere modificata nella scheda Informazioni della finestra di dialogo Proprietà tracciato, se necessario.
- Se si è scelto di creare un profilo connesso, creare una vista profilo nella Carta.
