Informazioni sui modelli di riferimento

È possibile utilizzare i modelli di riferimento per gestire stili, impostazioni, layer e altri componenti standard della Carta.

È possibile associare uno o più modelli di riferimento ad una Carta di AutoCAD Civil 3D in modo che venga aggiornata regolarmente con le modifiche apportate ai componenti di riferimento nei modelli.

È possibile fare riferimento ai seguenti componenti:

• Stili:
  • Stili oggetto
  • Stili etichetta
  • Stili tabella
  • Criteri di valutazione delle quantità
  • Serie di regole condotte e pozzetti
  • Elenchi di parti della rete in pressione
  Nota: Viene fatto riferimento per default a tutte le espressioni e a tutti gli insiemi di controlli di progettazione di tracciati e profili.
• Impostazioni:
  • Impostazioni della Carta:
    • Layer oggetto
    • Abbreviazioni
    • Impostazioni ambiente
  • Impostazioni di default dello stile di etichetta
  • Impostazioni degli oggetti
• Layer AutoCAD
• Blocchi, stili di testo e tipi di linea AutoCAD
• Gruppi di proprietà

Processo di modello standard

Quando si crea una nuova Carta basata su un modello di Carta, la nuova Carta ottiene una copia degli stili e delle impostazioni nel modello, ma si tratta di una copia singola. La connessione non viene mantenuta. In passato, se gli stili e le impostazioni venivano aggiornati nel modello e si desiderava integrare gli stessi aggiornamenti nelle Carte, era necessario copiare o importare manualmente gli stili e le impostazioni modificati nelle Carte.

Processo del modello di riferimento

Quando si collega un modello di riferimento ad una Carta, i componenti di riferimento (stili, impostazioni, gruppi di proprietà, layer, blocchi, stili di testo e tipi di linea) che si trovano nel modello di riferimento vengono copiati nella Carta e la connessione tra la Carta e i modelli di riferimento viene mantenuta.

Quindi, su base regolare, le modifiche ai modelli di riferimento vengono applicate alla Carta in modo che sia sempre aggiornata:

• I componenti nuovi o modificati nei modelli di riferimento vengono copiati nella Carta.
• I componenti di riferimento che sono eliminati dai modelli di riferimento vengono rimossi dalla Carta se non sono in uso. Se un componente (ad esempio uno stile) è in uso, viene creata una copia locale del componente nella Carta.

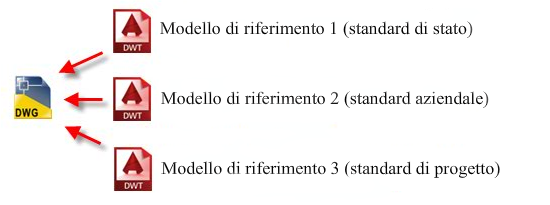

Inoltre, è possibile disporre di più modelli di riferimento associati ad una Carta. Ad esempio, è possibile creare modelli per stato, società e standard di progetto:

È possibile specificare una gerarchia in modo che il modello con la priorità maggiore abbia la precedenza se vi sono stili duplicati.

I componenti nuovi o modificati che vengono salvati nei modelli di riferimento sono aggiornati nelle Carte quando queste vengono riaperte o quando i modelli vengono ricaricati manualmente.

Ad esempio, se si aggiorna uno stile o se ne aggiunge uno nuovo agli standard di progetto, tali modifiche vengono applicate alle Carte che fanno riferimento a tale modello.

È possibile scegliere a quali componenti fare riferimento da un modello di riferimento. Ad esempio, se un modello presenta dieci stili punto, si può scegliere di fare riferimento solo a cinque. È inoltre possibile rimuovere i componenti di riferimento che non sono stati utilizzati. Per ulteriori informazioni, vedere Come lavorare con i modelli di riferimento.

Aggiornamento dei componenti di riferimento

Dopo aver associato un modello di riferimento ad una Carta, i componenti di riferimento dovrebbero essere modificati nel modello di origine anziché nelle Carte a cui il modello di riferimento è associato.

• Per i componenti di riferimento AutoCAD Civil 3D: viene visualizzato un messaggio di notifica se si tenta di modificare un componente di riferimento AutoCAD Civil 3D. Se si modifica uno stile di riferimento, ad esempio, viene visualizzata una finestra di dialogo delle attività con le scelte possibili. È possibile salvare una copia dello stile, mantenere le modifiche temporaneamente fino alla riapertura della Carta o annullare la modifica.
• Per i componenti di riferimento AutoCAD: non viene visualizzato un messaggio di notifica se si tenta di modificare un componente di riferimento AutoCAD. Se si modifica un componente di riferimento AutoCAD, le modifiche verranno sovrascritte al successivo aggiornamento della Carta dal modello di riferimento.

Gestione dei collegamenti ai modelli di riferimento

Se si apre una Carta per cui non si trovano i modelli di riferimento, ad esempio se sono in una posizione di rete attualmente non disponibile o se i modelli di riferimento vengono spostati, rinominati o eliminati, viene visualizzata una notifica Percorso non trovato nella colonna Stato della finestra di dialogo Associa modello di riferimento:

Se non è possibile trovare il modello di riferimento, i componenti di riferimento sono ancora disponibili nella Carta a cui fanno riferimento, ma non verranno aggiornati fino al ripristino del percorso.

• Se il nome o la posizione del modello sono stati modificati, è possibile modificare il percorso nella finestra di dialogo cambiando direttamente il percorso nella colonna Percorso salvato o utilizzando il pulsante Sfoglia per selezionare nuovamente il modello.
• Se non è temporaneamente possibile accedere al percorso, i componenti di riferimento continueranno ad essere disponibili nella Carta che fa riferimento ad essi, ma non verranno aggiornati fino al ripristino della connessione al percorso.
• Se il modello di riferimento è stato eliminato, i componenti di riferimento rimarranno nella Carta alla quale fanno riferimento.

Nota: I modelli di riferimento non vengono inclusi automaticamente come dipendenze dei file durante la verifica dei file in Autodesk Vault o quando si utilizza eTransmit. Se necessario, è possibile aggiungere i modelli di riferimento manualmente.
