Come utilizzare materiali e aspetti di Inventor 2012 e versioni precedenti

In Inventor 2012, l'opzione Aspetto realistico era selezionata come impostazione di default. L'impostazione dell'opzione presenta ramificazioni di migrazione. In particolare, qualsiasi stile di colore che sia stato alterato viene considerato diverso dallo stile colore standard di Inventor e ne viene eseguita la migrazione come aspetto personalizzato. Gli aspetti personalizzati sono presenti nel documento e vengono visualizzati nel Browser aspetti, sezione Aspetti del documento.

Consideriamo i quattro sistemi più comuni con cui i clienti hanno interagito con gli stili di colore e i materiali nelle release precedenti:

"As is"

Condizione Non è necessario modificare gli stili colore di Inventor. Si preferisce utilizzare lo stile di visualizzazione Ombreggiato rispetto allo stile di visualizzazione Realistico. Di conseguenza, non è necessario utilizzare lo stile di visualizzazione Realistico. Azione In Inventor 2012, nell'Editor stili, è necessario modificare tutti gli stili di colore che si desidera mantenere. Verificare che l'opzione Aspetto realistico sia DISATTIVATA (non selezionata).

Condizione Non è necessario modificare gli stili colore di Inventor. Si preferisce utilizzare lo stile di visualizzazione Realistico rispetto allo stile di visualizzazione Ombreggiato. Di conseguenza, è possibile utilizzare lo stile di visualizzazione Realistico. Azione Nessuna azione richiesta. L'aspetto realistico viene attivato per default e gli stili di colore migrano utilizzando queste assegnazioni di aspetto.

Nota: È possibile utilizzare Programmazione operazioni per eseguire la migrazione più set di dati.

Librerie di stili

Se si mantengono librerie di stili personalizzate o si modificano quelle fornite con Inventor e si desidera mantenere le modifiche, è possibile eseguire questa operazione modificando lo stile di colore della versione 2012 utilizzando l'opzione Aspetto realistico. La seguente tabella consente di determinare l'impostazione che si desidera utilizzare negli stili di colore di Inventor 2012.

Condizione Non è necessario modificare gli stili colore di Inventor. Si preferisce utilizzare lo stile di visualizzazione Ombreggiato rispetto allo stile di visualizzazione Realistico. Di conseguenza, non è necessario utilizzare lo stile di visualizzazione Realistico. Azione In Inventor 2012, nell'Editor stili, è necessario modificare tutti gli stili di colore che si desidera mantenere. Verificare che l'opzione Aspetto realistico sia DISATTIVATA (non selezionata). Salvare tutte le modifiche.

Condizione Non è necessario modificare gli stili colore di Inventor. Si preferisce utilizzare lo stile di visualizzazione Realistico rispetto allo stile di visualizzazione Ombreggiato. Di conseguenza, è possibile utilizzare lo stile di visualizzazione Realistico. Azione Nessuna azione richiesta. L'aspetto realistico viene attivato per default e gli stili di colore migrano utilizzando queste assegnazioni di aspetto.

Condizione È possibile modificare gli stili colore di Inventor, per soddisfare i propri requisiti. Si desidera utilizzare lo stile di visualizzazione Ombreggiato, non lo stile di visualizzazione Realistico. Di conseguenza, non è necessario utilizzare lo stile di visualizzazione Realistico. Azione In Inventor 2012, nell'Editor stili, è necessario modificare tutti gli stili di colore che si desidera mantenere. Verificare che l'opzione Aspetto realistico sia DISATTIVATA (non selezionata).

Condizione È possibile modificare gli stili colore di Inventor per soddisfare i propri requisiti, incluse le assegnazioni di aspetto realistico. Si desidera utilizzare lo stile di visualizzazione Ombreggiato per lavorare con i modelli. È possibile utilizzare lo stile di visualizzazione Realistico modalità di visualizzazione per la creazione di immagini. Azione La conservazione di entrambi richiede ulteriori risorse. In Inventor 2012, nell'Editor stili, è necessario modificare tutti gli stili di colore che si desidera mantenere. Verificare che l'opzione Aspetto realistico sia DISATTIVATA (non selezionata). Eseguire la migrazione degli stili colore in una libreria personalizzata. In Inventor 2012, nell'Editor stili: Modificare tutti gli stili di colore che si desidera mantenere. Verificare che l'opzione Aspetto realistico sia ATTIVA (selezionata). Modificare il nome in modo che sia diverso dalla vista ombreggiata. Eseguire questa operazione per evitare conflitti di denominazione nel documento. Eseguire la migrazione degli stili di colore nella libreria personalizzata.

Passaggio 1: Migrare gli stili di colori e materials.xml in una nuova libreria di materiale o aspetto personalizzata. Nota Non è necessario disporre di librerie separate, ma potrebbe essere più semplice gestirle in questo modo.

1. Creare una nuova parte.
2. Nella barra degli strumenti Accesso rapido, fare clic su Browser materiali - Nella barra degli strumenti del browser, fare clic su Gestisci > Migrazione degli stili di Inventor.

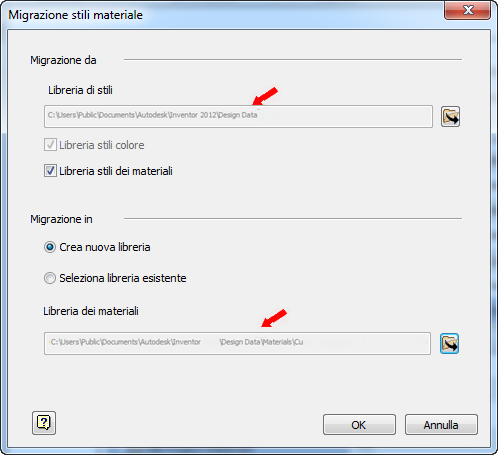

3. Nella finestra di dialogo Migrazione stili materiale, specificare la posizione di Migrazione da in cui si trovano i file Materials.xml e Colors.xml. Per impostazione predefinita, il percorso è C:\Utenti\Pubblica\Documenti\Autodesk\Inventor 2012\Design Data in Windows 7.



4. Selezionare Crea nuova libreria.
5. Specificare la posizione di Migrazione a, di solito la stessa posizione del file InventorMaterialsLibrary.adsk. Per impostazione predefinita, il percorso è C:\Utenti\Pubblica\Documenti\Autodesk\Inventor 2014\Design Data\Materials.
6. Fare clic su OK. La libreria viene creata e compila la sezione Materiale/Browser aspetti della libreria.
7. Trascinare e rilasciare gli aspetti personalizzati o i materiali dalla sezione Documento o da altre librerie nella libreria personalizzata.
8. Chiudere il Browser.

Passaggio 2: aggiungere la libreria personalizzata al file attivo e ai file dei progetti appropriati.

1. Selezionare il progetto a cui si desidera aggiungere la libreria.

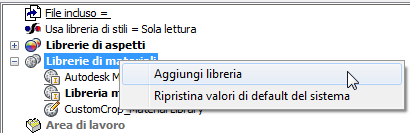

2. Fare clic con il pulsante destro sul nodo Librerie di materiali e selezionare Aggiungi libreria.



3. Individuare e selezionare la libreria personalizzata che si desidera aggiungere al progetto. Fare clic su OK.

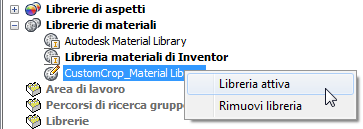

4. Per rendere la libreria aggiunta una libreria attiva, la prima utilizzata per la ricerca o il riferimento, fare clic con il pulsante destro del mouse sul nodo della libreria e selezionare Libreria attiva.



Attenzione: il processo di migrazione utilizza lo stile di colore dell'aspetto realistico per determinare quale definizione viene migrata e associata al nome dell'aspetto. Intraprendere le azioni appropriate, come descritto in precedenza, per garantire la migrazione della definizione corretta.

Importante:

• Inventor 2013 e Inventor 2014 richiedono che un documento, nuovo o esistente, sia aperto per l'accesso alle librerie Materiale e Aspetto, ai contenuti e all'interfaccia utente. Non è possibile utilizzare le librerie all'esterno di un documento aperto.
• Materiali e aspetti non sono più stili. Non sono più gestite mediante Gestione libreria di stili. Si utilizza comunque Gestione stili per trasferire altri stili di contenuto, ad esempio norme di disegno, tra le librerie di stili.
• La Procedura guidata Gestione stili non è più disponibile.
• Sebbene i materiali e gli aspetti non vengano considerati stili, alcuni comandi di stile vengono utilizzati per le operazioni della libreria. Ad esempio, il comando Elimina viene utilizzato per eliminare materiali e aspetti inutilizzati dai documenti. Aggiorna viene utilizzato per modificare i materiali e gli aspetti in modo che corrispondano alle definizioni della libreria.

Modelli di documento

Per i clienti che non utilizzano librerie di stili e preferiscono conservare gli stili nei modelli del documento e gestirli in base a ciascun modello, si consiglia di eseguire la migrazione degli stili basati su modelli nelle librerie personalizzate per mantenere gli aspetti personalizzati. Non è consigliato né consigliabile mantenere gli aspetti in un documento.

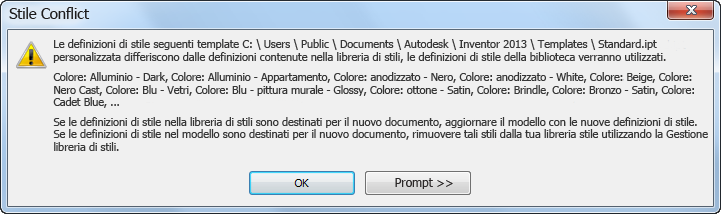

Il seguente messaggio è associato allo spostamento dai modelli agli stili ed è presente in Inventor da un paio di versioni.
