Di seguito sono riportate istruzioni sulla divisione di platee in parti configurabili per gli assiemi in Structural Precast for Revit.
Per poter dividere una platea in assiemi prefabbricati:
- È necessario selezionare il parametro Strutturale disponibile nella sezione Strutturale della tavolozza Proprietà.
- Un layer della struttura del solaio deve essere specificato come materiale strutturale anche se è definito solo uno dei layer.
- Il materiale strutturale del layer deve disporre di una densità definita.
Divisione di layer strutturali in solai a più layer

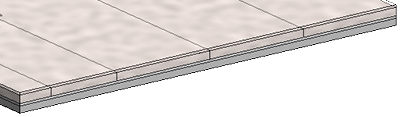

In Structural Precast for Revit, è possibile includere calcestruzzo colato, finiture e altri layer, insieme a layer di assiemi del solaio strutturale prefabbricato. Il solaio deve essere prima trasformato in parti, quindi è possibile selezionare il layer strutturale per la divisione in assiemi.
Divisione di solai asimmetrici

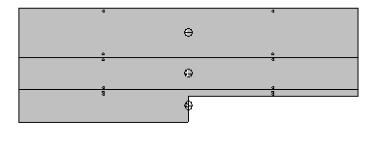

In alcune situazioni, la divisione di una platea genera assiemi con forme asimmetriche.

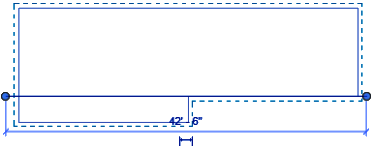

Per forzare la segmentazione lungo un piano specificato, è prima necessario trasformare il pavimento in parti tramite le linee di divisione disegnate in cui è disponibile la renderizzazione della segmentazione appropriata.
È ora possibile selezionare le parti e dividerle in assiemi in Structural Precast for Revit.
