Esportazione di profili personalizzati come profili dinamici

Ulteriori informazioni su come è possibile esportare famiglie personalizzate senza la necessità della mappatura manuale del profilo, tramite l'opzione nella finestra di dialogo Impostazioni.

A partire dalla versione 2018, Advance Steel Extension for Revit può esportare i profili personalizzati (non standard) come dinamici. Il trasferimento delle famiglie in acciaio strutturali standard non è interessato da questa funzione.

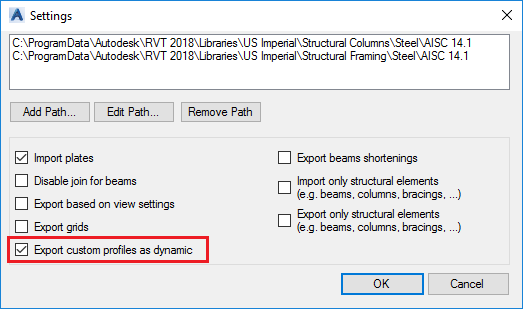

L'opzione è disponibile nella finestra di dialogo Impostazioni:

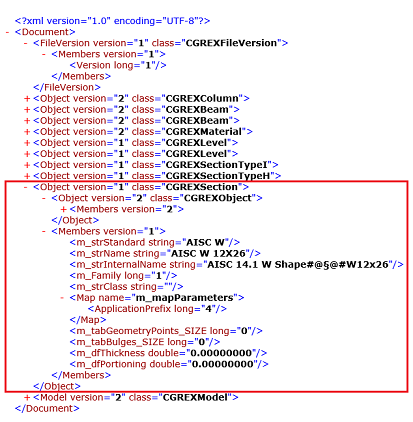

La casella di controllo non è selezionata.	Mantiene lo stesso comportamento come nelle precedenti versioni del modulo aggiuntivo: i profili personalizzati vengono trasferiti in base alle tabelle di mappatura del profilo. I profili personalizzati esportati vengono memorizzati nel file .smlx, in CGREXSection:

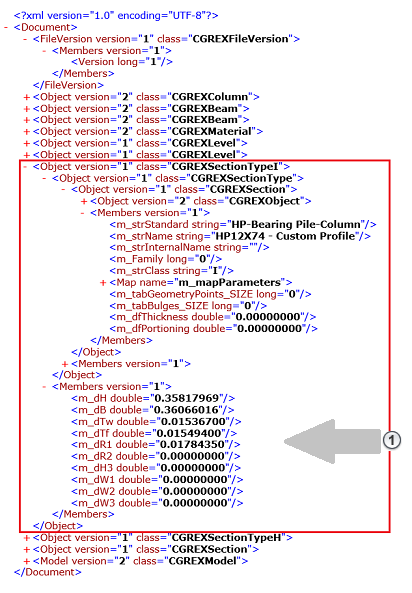

La casella di controllo è selezionata	I profili personalizzati vengono esportati automaticamente come profili dinamici; la mappatura non è necessaria. I profili personalizzati esportati vengono memorizzati nel file .smlx, in CGREXSectionType: - Parametri della forma di sezione.

Il file .smlx memorizza i parametri di forma della sezione, a seconda del tipo di sezione. Sono supportati i seguenti tipi:

Tipo	Descrizione
P	Canale lavorato a freddo
CEx	Canale con piega lavorata a freddo
F	Piatto
H	Sezioni rettangolari cave
I	Profilato a I
IAsym	Profilato a I asimmetrico
LA	Angolo lavorato a freddo
LZ	Profilato a Z laminato a freddo
R	Sezioni circolari cave (Tubazione)
S	Barre circolari
T	T
U	Canale
W	Angolo

Trasferimento profilo dinamico tra Revit e Advance Steel

Quando si esportano profili personalizzati come profili dinamici in .smlx:

1. Nella finestra di dialogo Impostazioni, selezionare Modifica profili personalizzati come casella dinamica.
2. Se il profilo in acciaio è parte di una famiglia in acciaio strutturale standard (dispone di un chiave nome famiglia e chiave nome sezione), il processo di esportazione trasferirà tale profilo come profilo standard. Consultare Mappaggio di sezioni basato sulle famiglie di Revit.
3. Se il profilo in acciaio non fa parte di una famiglia in acciaio strutturale standard, l'estensione tenterà di esportarlo come un profilo dinamico.
4. Se il profilo non può essere esportato come dinamico (ad esempio se la sezione non è visibile), viene utilizzato il mappaggio delle regole di espressione.
5. Se il profilo non può essere esportato, i nomi di profilo e famiglia vengono scritti all'interno del file .smlx.

Nota:

• Se l'opzione di esportazione dei profili personalizzati come dinamici non è selezionata, il passaggio 2 viene ignorato e il comportamento è lo stesso delle versioni precedenti del software.
• Se si modifica un profilo da una famiglia in acciaio strutturale standard e lo si esporta con l'opzione selezionata, il profilo verrà importato mediante il meccanismo delle famiglie in acciaio strutturale standard; in questo caso, le modifiche apportate a questo elemento non verranno trasferite.
• Se l'elemento che utilizza una famiglia personalizzata non può essere esportato come un profilo dinamico, verrà esportato tramite il meccanismo di mappaggio, in base alle regole di espressione GTCMapping.mdb; in questo caso le modifiche apportate a questo elemento non verranno trasferite.

Quando si importa un file .smlx file in Revit:

1. Le sezioni standard vengono trasferite mediante le famiglie in acciaio strutturale standard e quindi tramite il sistema di mappaggio delle regole di espressione. Se il profilo non può essere importato, viene visualizzata la finestra di dialogo di mappaggio manuale.
2. Le sezioni dinamiche sono trasferite automaticamente tramite la famiglia del modello, per ciascun tipo di sezione.

Nota: Quando un profilo dinamico è importato in Revit, se vengono caricati un tipo e una famiglia personalizzati classici in Revit, il profilo dinamico verrà importato tramite tale famiglia. Solo dopo questo passaggio, vengono utilizzate le famiglie installate da Advance Steel Extension for Revit. Queste famiglie sono installate in C:\Programmi\Autodesk\Autodesk Advance Steel 2018 Extension for Autodesk Revit\Family Templates, nelle cartelle Travi e Pilastri.

Quando si importa un file .smlx in Advance Steel: i profili dinamici vengono trasferiti in Advance Steel e salvati all'interno del modello. Non vi è alcuna voce creata all'interno di AstorProfiles.mdf. Non è possibile modificare la forma di sezione dei profili dinamici o creare un tale profilo da zero. Il solo modo per avere una sezione dinamica all'interno di Advance Steel è quello di importarla da Revit.

Sincronizzazione profilo dinamico

I profili dinamici sono confrontati solo per le modifiche al tipo di sezione. Solo queste modifiche possono essere sincronizzate per i profili dinamici.

Nota: La sincronizzazione deve essere eseguita con le stesse opzioni all'interno della finestra di dialogo Impostazioni. Se il file .smlx è stato creato con l'opzione di esportazione dei profili personalizzati come dinamici selezionata, quando viene eseguita la sincronizzazione assicurarsi che l'opzione sia selezionata e viceversa (se l'opzione non è stata selezionata, dovrebbe restare deselezionata durante la sincronizzazione). Se questa condizione non è rispettata, un messaggio di avviso di incompatibilità tipo verrà visualizzato quando si carica il file .smlx nella finestra di dialogo Sincronizzazione. Un file di registro verrà inoltre creato nella stessa posizione del modello, contenente gli ID GTC che non è possibile sincronizzare. La sincronizzazione non riesce poiché non è possibile un confronto tra un profilo personalizzato classico e uno dinamico. Se si prosegue il processo di sincronizzazione senza rispettare le condizioni, potrebbero essere visualizzate altre linee modificate nella finestra di dialogo Sincronizzazione.

Nella finestra di dialogo Sincronizzazione verranno visualizzate numerose linee di posizione modificata. Questo è dovuto al fatto che i profili dinamici vengono sempre importati con l'asse del sistema al centro della forma.
