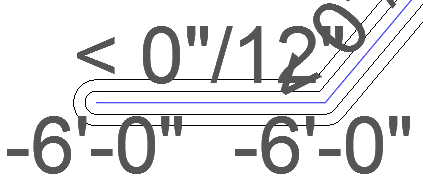

Quando si utilizza Site Designer per modificare gli elementi della progettazione di un cantiere, modificare la scala della vista quando le annotazioni del testo (ad esempio i valori di inclinazione e quota altimetrica) sono troppo grandi o troppo piccole.
Ad esempio, se si modifica la quota altimetrica di punti per un elemento del cantiere, è possibile regolare la scala della vista in maniera temporanea, in modo che i valori siano leggibili.
Lo strumento Change View Scale nella finestra di dialogo Modify di Site Designer, effettua le seguenti operazioni:
- Consente di regolare le dimensioni del testo in una vista della pianta.
- Consente di modificare la scala utilizzata per rappresentare gli oggetti nel disegno. Questa modifica si riflette nella barra di controllo della vista dopo aver fatto clic su Apply nella finestra di dialogo Modify.
Per modificare la scala della vista per gli elementi del cantiere
- Nella finestra di dialogo Modify, fare clic su Change View Scale.
- Nella finestra di dialogo Change View Scale, specificare la scala desiderata e fare clic su OK.

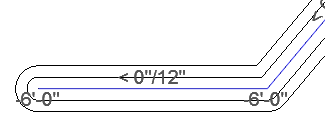

La dimensione delle annotazioni del testo nella vista vengono regolate di conseguenza.
È ora possibile apportare altre modifiche all'elemento del cantiere selezionato.
- Se non si desidera modificare in modo permanente la scala di questa vista, prima di fare clic su Apply nella finestra di dialogo Modify, utilizzare Change View Scale per ripristinare il valore originale.
In caso contrario, fare clic su Apply per modificare la scala della vista del progetto; la modifica viene applicata anche nella barra di controllo della vista.
